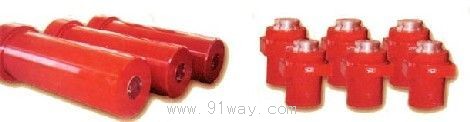

YZG型機械壓機專用柱塞油缸產品詳細說明：

YZG型為木業機械壓機專用柱塞油缸，適用于三夾板、刨花板、中纖板、復合地板、竹膠板、木板成形等壓機上使用，工作壓力一般為26MPa,柱塞直徑63-520mm,有效行程0-5000m

規格/技術參數

型號	柱塞直徑 d mm	有效面積 cm2	推力kgf	型號	柱塞直徑 d mm	有效面積	推力kgf
			26MPa				26MPa
YZG-100×S	100	78.54	20420.35	YZG-260×S	250	530.93	138041.58
YZG-125×S	125	122.75	31906.80	YZG-280×S	280	615.75	160095.56
YZG-140×S	140	153.94	40023.89	YZG-300×S	300	706.86	183783.17
YZG-160×S	160	201.06	52276.10	YZG-320×S	320	804.25	209104.40
YZG-180×S	180	254.47	66151.94	YZG-340×S	340	907.92	236059.27
YZG-200×S	200	314.16	81681.41	YZG-360×S	360	1017.88	264647.77
YZG-220×S	220	380.13	98834.50	YZG-400×S	400	1256.64	326725.64
YZG-230×S	230	415.48	108023.66	YZG-420×S	420	1385.44	360215.01
YZG-240×S	240	452.39	117621.23	YZG-460×S	460	1661.90	432094.65
YZG-250×S	250	490.87	127627.20	YZG-520×S	520	21223.72	552166.32

安裝及外型尺寸mm

d	D	D1	D2	D3×深	D4	L	L1	L2	6-M
100			φ140	-	M27×2				-
125			φ180	-	M27×2				-
140	φ310	φ210	φ194	-	M27×2	300	140	70	-
160	φ360	φ230	φ230	-	M33×2	320	140	70	-
180	φ360	φ260	φ260	-	M33×2	350	165	80	-
200	φ380	φ280	φ280	-	M42×2	375	165	80	-
220	φ400	φ310	φ310	-	M42×2	400	185	100	-
230	φ410	φ310	φ310	-	M42×2	410	185	100	-
240	φ420	φ340	φ340	φ54×5	φ120	430	185	100	M16
250	φ460	φ350	φ355	φ54×5	φ120	430	220	110	M16
260	φ505	φ360	φ360	φ54×5	φ120	440	260	135	M16
280	φ520	φ395	φ395	φ54×5	φ120	460	280	135	M16
300	φ540	φ410	φ410	φ54×5	φ120	460	280	160	M16
320	φ570	φ440	φ440	φ54×5	φ120	475	285	200	M16
340	φ590	φ465	φ465	φ66.5×5	φ136	520	300	200	M24
360	φ610	φ500	φ480	φ66.5×5	φ136	630	330	200	M24
400	φ680	φ570	φ570	φ66.5×5	φ136	690	330	200	M24
420	φ735	φ612	φ612	φ70×5	φ140	700	380	250	M24
460	φ790	φ660	φ660	φ70×5	φ140	710	380	270	M24
520	φ900	φ730	φ730	φ80×5	φ160	800	495	270	M24

注：
　 1、上置式油口固定螺栓孔及柱塞端面聯接，定貨時另行商定。
　 2、小型柱塞油缸進油口位置可由用戶自定。
　 3、D1為柱塞缸安裝定位尺寸；缸體外徑D2≤D1
