技術參數 TECHNICAL DATA
型號 Type 電流比 Current ratio 匯流排截面尺寸 Sectional area dimension of bus bar(mm2) 根數 Purhase 額定負荷 Ratedd(VA) 準確級 Accuracy class 穿心匝數 Straight throught turn Number 外形圖 LMK3(BH)-0.66/B 5-100/5 25*3 - 5 0.5 - 圖A LMK3(BH)-0.66/30I 15-100/5 - - 5 0.5 2-10 圖B 100/5 30*10 1 2.5 0.5 1 圖B 150-400/5 30*10 1 5 0.5 1 圖B LMK3(BH)-0.66/40I 15-100/5 - - 5 0.5 2-10 圖C 100/5 40*10 1 2.5 0.5 1 圖C 150-600/5 40*10 1 5 0.5 1 圖C 750-800/5 40*10 1 10 0.5 1 圖C LMK3(BH)-0.66/50I 200-600/5 50*10 50*6 1-2 5 0.5 1 圖D 750-1000/5 50*10 50*6 1-2 10 0.5 1 圖D LMK3(BH)-0.66/60I 200-600/5 60*10 60*6 1-2 5 0.5 1 圖E 750-1000/5 60*10 60*6 1-2 10 0.5 1 圖E 1200-2000/5 60*10 60*6 1-2 15 0.5 1 圖E LMK3(BH)-0.66/80I 300-600/5 80*10 60*10 1-2 5 0.5 1 圖F 750-1000/5 80*10 60*10 1-2 10 0.5 1 圖F 1200-2000/5 80*10 60*10 1-2 15 0.5 1 圖F LMK3(BH)-0.66/100I 400-600/5 100*10 80*10 1-2 5 0.5 1 圖G 750-1000/5 100*10 80*10 1-2 10 0.5 1 圖G 1200-3000/5 100*10 80*10 1-2 15 0.5 1 圖G LMK3(BH)-0.66/120I 800-1000/5 120*10 1-2 10 0.5 1 圖H 1200-4000/5 120*10 1-2 15 0.5 1 圖H
型號 Type 電流比 Current ratio 匯流排截面尺寸 Sectional area dimension of bus bar(mm2) 根數 Purhase 額定負荷 Ratedd(VA) 準確級 Accuracy class 穿心匝數 Straight throught turn Number 外形圖 LMK3(BH)-0.66/30II 15-100/5 - - 5 0.5 2-10 圖I 100/5 30*10 1 5 0.5 1 圖I 150-400/5 30*10 1 5 0.5 1 圖I LMK3(BH)-0.66/40II 150-200/5 40*10 1-2 5 1 1 圖J 250-600/5 40*10 1-2 5 0.5 1 圖J 750-100/5 40*10 1-2 10 0.5 1 圖J LMK3(BH)-0.66/50II 150-200/5 50*10 1-2 5 1 1 圖J 250-600/5 50*10 1-2 5 0.5 1 圖J 750-1000/5 50*10 1-2 10 0.5 1 圖J 1200-1500/5 50*10 1-2 15 0.5 1 圖J LMK3(BH)-0.66/60II 300-600/5 60*10 1-2 5 0.5 1 圖J 750-1000/5 60*10 1-2 10 0.5 1 圖J 1200-2000/5 60*10 1-2 15 0.5 1 圖J LMK3(BH)-0.66/80II 400-600/5 80*10 1-2 5 0.5 1 圖J 750-1000/5 80*10 1-2 10 0.5 1 圖J 1200-2500/5 80*10 1-2 15 0.5 1 圖J LMK3(BH)-0.66/100II 500-600/5 100*10 1-2 5 0.5 1 圖J 750-1000/5 100*10 1-2 10 0.5 1 圖J 1200-3000/5 100*10 1-2 15 0.5 1 圖J LMK3(BH)-0.66/120II 800-1000/5 120*10 1-3 10 0.5 1 圖J 1200-5000/5 120*10 1-3 15 0.5 1 圖J

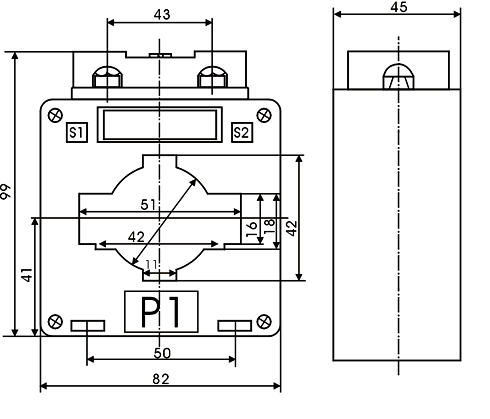

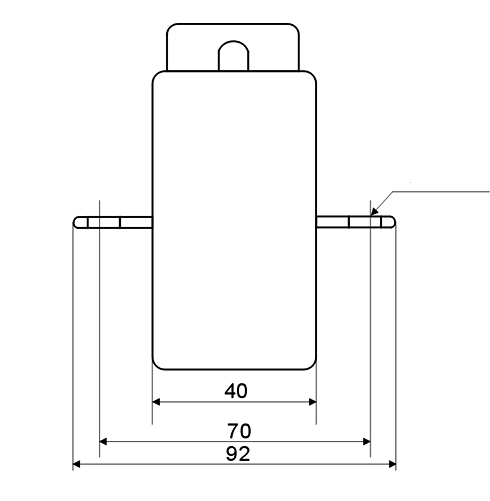

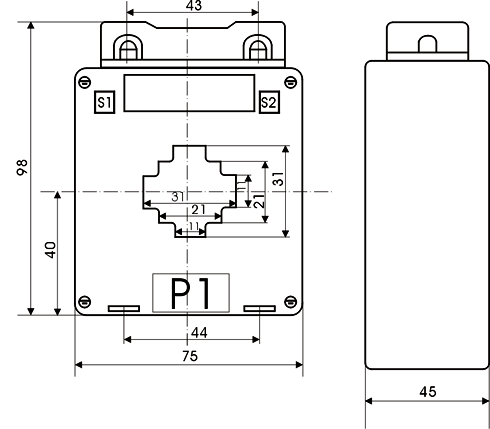

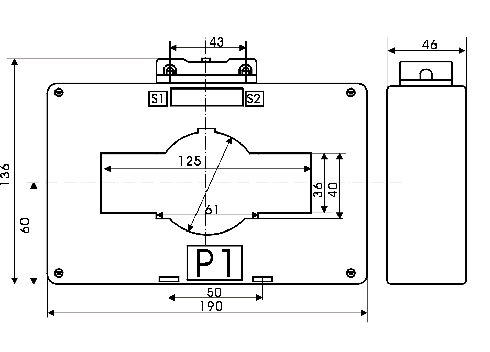

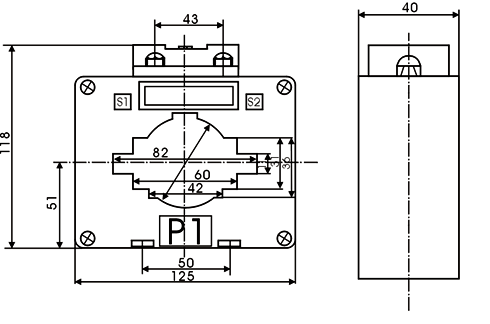

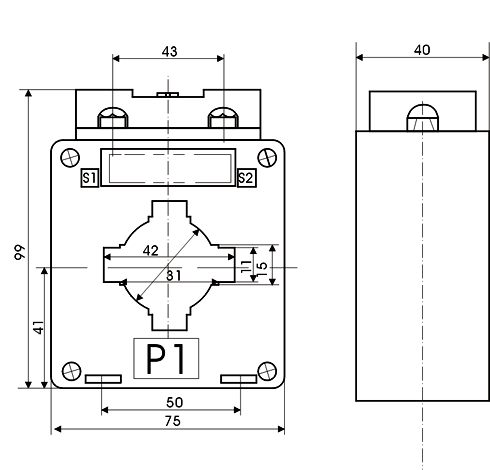

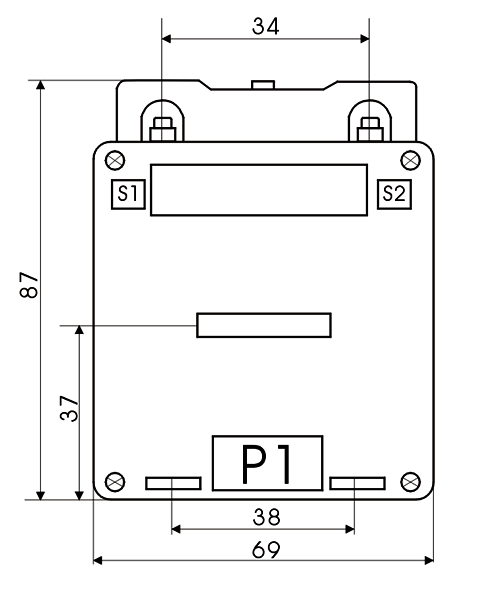

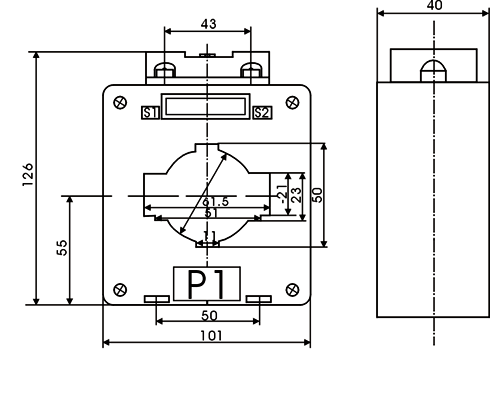

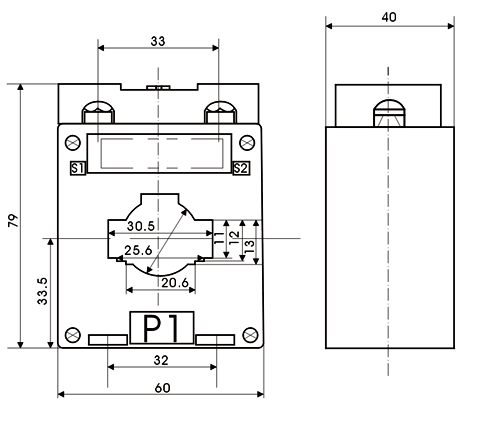

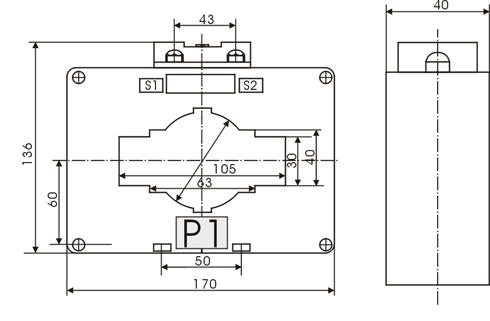

外形及安裝尺寸 OUTLINE DRAWINGS AND DIMENSIONS   LMK3（BH）-0.66/B(圖A） LMK3（BH）-0.66/30I(圖B） LMK3(BH)-0.66/40I(圖C) LMK(BH)-0.66/50I(圖D) LMK3（BH）0.66/60I（圖E） LMK3（BH）-0.66/80I（圖F） LMK3（BH）-0.66/100I(圖G) LMK3（BH）-0.66/120I(圖H） LMK3（BH）-0.66/30II(圖I） LMK3(BH)-0.66/40-120II(圖J） 型號 A B A1 A2 H h C BH-0.66/40II 42 32 45 79 104 44 47 BH-0.66/50II 52 32 54 87 106 45 46 BH-0.66/60II 62 32 42 102 111 44 48 BH-0.66/80II 83 32 60 122 118 50 47 BH-0.66/100II 102 32 74 140 123 51 50 BH-0.66/120II 122 52 54 168 153 69 48   圖L 二片絕緣片壓緊法 Diagram two-strainght metal flake tight   圖N 多匯流排壓緊法 Diagram n strainght metal flake tinht
注：本公司常規配制圖K、圖L安裝附件，如需采用圖M、圖N安裝方式請在訂貨時聲明。
