DX-3型閃光繼電器產品詳細說明：

用途
DX-3型繼電器作信號指示之用，當被保護系統發生故障，主保護繼電器動作時，通過閃光繼電器的觸點控制各種等燈光信號。

2 動作原理
當繼電器的供電回路，在繼電器上加額定電壓時，并聯電容經附加電阻充電，電壓逐漸升高，當電壓升高到中間繼電器的動作電壓時，繼電器動作，斷開供電回路。此時電容器經中間繼電器放電，保持繼電器動作位置電壓逐漸下降，當電容器兩端下降到中間繼電器的返回電壓時，繼電器釋放，可動部分返回原來位置，接通供電回路，開始重復上述循環。

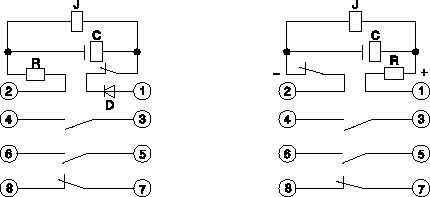

繼電器的內部接線如圖1所示。

繼電器的外形見圖（板前及板后接線）2，開孔尺寸見圖3。

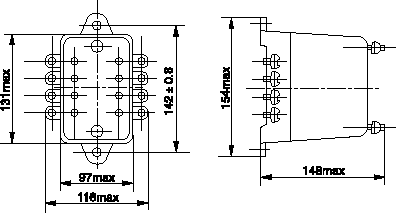

板前接線

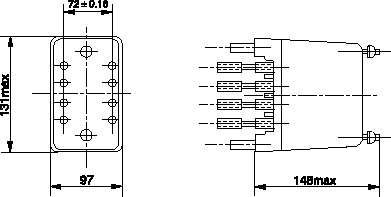

板后接線
圖2 外形尺寸

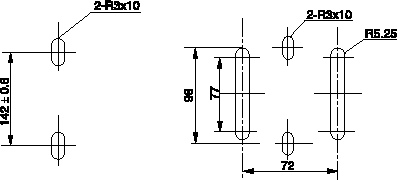

圖3 開孔尺寸

3 技術數據
3.1 繼電器的規格見表1。

額定電流（V）	觸點數
DC 48，110，220	二付動合，一付動斷
AC 220，110

3.2 繼電器停止工作，可動部分返回到原位置的電壓不小于3%的額定電壓。
3.3 閃光頻率為每分鐘40次-100次。
3.4 在額定電壓下功率消耗直流不大于7W交流不大于12VA。
3.5 觸點長期允許通過5A閉合電流。
3.6 介質強度：耐受交流50Hz，2kV試驗電壓，歷時1min應無擊穿或閃絡現象。
3.7 線圈電阻(見表2)

DX-3型	直流電壓	220V	110V	48V
	線圈電阻	2700V	2700V	810V
	串接電阻	1.5KV /10W+2KV /7.5W	1.5KV /10W	1.5KV /10W

4 訂貨須知
4.1 繼電器的名稱及型號。
4.2 額定電壓。
4.3 繼電器數量交貨日期。
4.4 接線形式：板前或板后。
