DX-1型閃光繼電器

1、應用范圍
DX-1型閃光繼電器用于信號回路。當工作線圈電源接通后，觸點可周期性的接通和斷開，使受控的燈光信號發出閃光。
2.主要技術數據
額定值：DC 220V、110V、48V。
觸點形式：2組動合、1組動斷。
閃光頻率：每分鐘60±20次。
動作值：不大于70％額定值。
功率消耗：不大于3W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

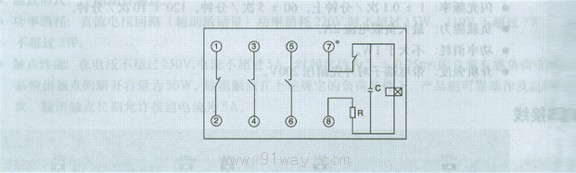

3.內部接線

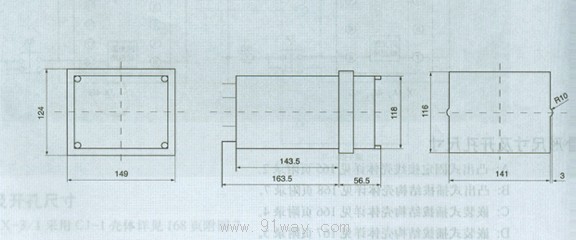

4.外形尺寸及開孔尺寸

DX-1型閃光繼電器
