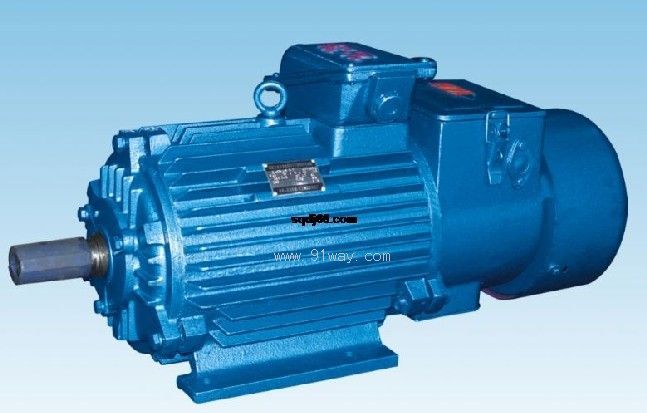

YZPE系列電磁制動變頻調速電動機產品詳細說明：

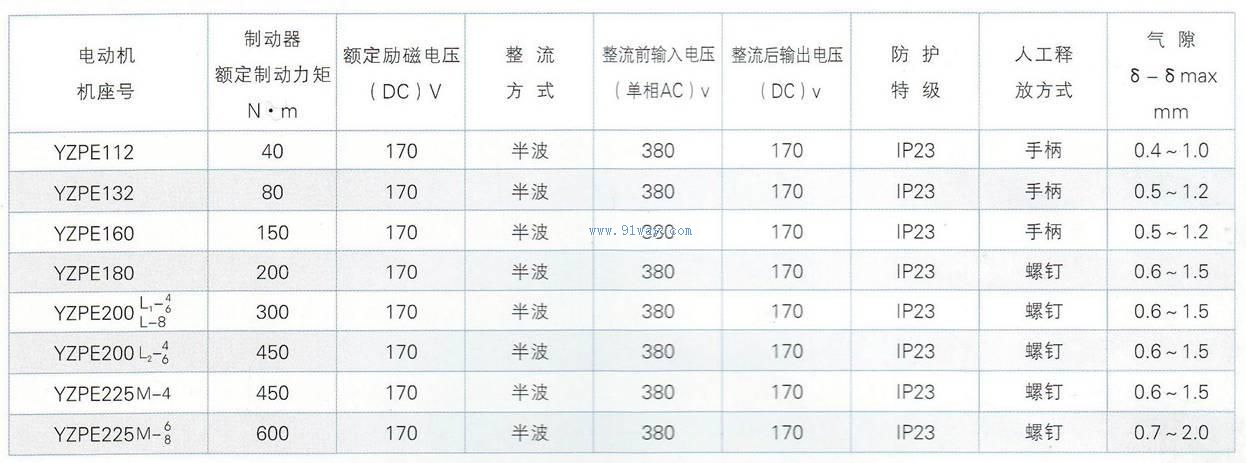

YZPE系列電磁制動變頻調速電動機是由YZP系列電動機加直流電磁制動器組成，具有過載能力大、機械強度高、結構緊湊、制動力矩可調、控制和使用維護方便等特點，適用于驅動各種類型的起重及冶金機械或其它類似設備。電動機內設盤式制動器，使電機具有良好的制動效果。YZP、YZPE系列為籠型電機。

型號	標稱功率	額定電流	額定轉矩	額定轉速	最大轉矩	轉動慣量	重 量
					額定轉矩倍
Type	Nominal	Rated	Rated	Rated	Max torque	Moment of	Weight
	Output	current	torque	speed	Rated torque	inertia
	kW	A	N.m	r/min	Times	kg.m2	kg
YZPE112M1-4	3.0	6.6	20	1430	3.0	0.019	60
YZPE112M2-4	4.0	8.7	26.7	1430	3.0	0.028	71
YZPE132M1-4	5.5	12	35	1440	3.0	0.052	82
YZPE132M2-4	6.3	13.5	41	1445	3.0	0.063	93
YZPE160M1-4	7.5	17	49	1465	3.0	0.10	110
YZPE160M2-4	11	24	72	1460	3.2	0.13	125
YZPE160L-4	15	32	98	1460	3.2	0.17	140
YZPE180L-4	22	44.5	143	1470	3.2	0.31	208
YZPE200L-4	30	58.5	195	1470	3.2	0.56	281
YZPE225M-4	37	69	239	1480	3.2	0.74	352
YZPE250M1-4	45	86	290	1480	3.2	1.28	460
YZPE250M2-4	55	105	354	1480	3.2	1.53	495
YZPE280S1-4	63	113	409	1470	3.5	1.94	705
YZPE280S2-4	75	134	487	1470	3.5	2.19	740
YZPE280M-4	90	160	585	1470	3.5	2.42	780
YZPE315S-4	110	194	712	1475	3.5	5.78	1035
YZPE315M-4	132	232	855	1475	3.5	7.22	1180

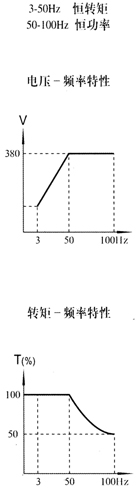

型號	標稱功率（KW）	額定電流（A）	額定轉矩（N.M）	額定轉速（r/min）	堵轉轉矩	最大轉矩	轉動慣量（Kg.m2）	輸出特性	軸流風機		重量（Kg）
					額定轉矩（倍）	額定轉矩（倍）			電壓	功率（W）
YZPE112M1-6	1.5	4.0	14.3	930	1.25-1.8	2.4	0.019		380	90	60
YZPE112M2-6	2.2	5.8	21.0	930	1.25-1.8	2.4	0.028		380	90	71
YZPE132M1-6	3.0	7.8	28.7	960	1.25-1.8	2.4	0.052		380	100	82
YZPE132M2-6	4.0	9.6	38.2	960	1.25-1.8	2.4	0.063		380	100	93
YZPE160M1-6	5.5	12.9	52.5	970	1.25-1.8	2.4	0.10		380	100	120
YZPE160M2-6	7.5	17.6	71.6	970	1.25-1.8	2.6	0.13		380	100	133
YZPE160L-6	11	24.9	105.1	970	1.25-1.8	2.8	0.17		380	100	154
YZPE180L-6	15	33.1	143.3	975	1.25-1.8	2.8	0.31		380	230	208
YZPE200L-6	22	46.8	210.1	980	1.25-1.8	2.8	0.56		380	230	281
YZPE225M-6	30	66.3	286.5	982	1.25-1.8	2.8	0.74		380	300	352
YZPE250M1-6	37	72.6	353.4	982	1.25-1.8	2.8	1.28		380	300	472
YZPE250M2-6	45	89.3	429.8	982	1.25-1.8	2.8	1.53		380	300	515
YZPE280S1-6	55	105.5	525.3	985	1.25-1.8	2.8	1.94		380	370	705
YZPE280S2-6	63	120.8	601.7	985	1.25-1.8	2.8	2.19		380	370	740
YZPE280M-6	75	143.9	716.3	985	1.25-1.8	2.8	2.42		380	370	780
YZPE315S1-6	90	174.9	859.5	985	1.25-1.8	2.8	5.78		380	450	1035
YZPE315M-6	110	213.7	1050.5	985	1.25-1.8	2.8	7.22		380	450	1180
YZPE355M-6	132	245.7	1260.6	980	1.25-1.8	2.8	9.7		380	550	1380
YZPE355L1-6	160	287.3	1528	980	1.25-1.8	2.8	11.6		380	550	1550
YZPE355L2-6	200	363.2	1910	980	1.25-1.8	2.8	14.3		380	550	1710
YZPE400L1-6	250	470.4	2387.5	980	1.25-1.8	2.8	20.1		380	630	2210
YZPE400L2-6	300	564.5	2865	980	1.25-1.8	2.8	23.1		380	630	2690
注：1.堵轉轉矩/額定轉矩為3Hz時值 2.最大轉矩/額定轉矩為50Hz時值

型號	標稱功率（KW）	額定電流（A）	額定轉矩（N.M）	額定轉速（r/min）	堵轉轉矩	最大轉矩	轉動慣量（Kg.m2）	輸出特性	軸流風機		重量（Kg）
					額定轉矩（倍）	額定轉矩（倍）			電壓（V）	功率（W）
YZPE160L-8	7.5	18.1	95.5	730	1.25-1.8	2.6	0.17		380	100	154
YZPE180L-8	11	25.8	140.1	735	1.25-1.8	2.8	0.31		380	230	208
YZPE200L-8	15	191.0	735	1.25-1.8	2.8	0.56	380		230	281
YZPE225M-8	22	49.7	280.1	735	1.25-1.8	2.8	0.74		380	300	352
YZPE250M1-8	30	67	382.0	735	1.25-1.8	2.8	1.28		380	300	472
YZPE250M2-8	37	82.6	471.1	735	1.25-1.8	2.8	1.53		380	300	515
YZPE280S1-8	45	100.8	573.0	735	1.25-1.8	2.8	1.94		380	370	705
YZPE280M-8	55	121.7	700.3	735	1.25-1.8	2.8	2.42		380	370	780
YZPE315S1-8	63	128.1	802.2	735	1.25-1.8	2.8	5.78		380	450	1035
YZPE315S2-8	75	152.5	955.0	735	1.25-1.8	2.8	6.51		380	450	1105
YZPE315M-8	90	176.7	1146.0	735	1.25-1.8	2.8	7.22		380	450	1180
YZPE355M-8	110	213.4	1400.7	745	1.25-1.8	2.8	9.7		380	550	1380
YZPE355L1-8	132	256.1	1680.8	745	1.25-1.8	2.8	11.6		380	550	1550
YZPE355L2-8	160	310.5	2037.3	745	1.25-1.8	2.8	14.3		380	550	1710
YZPE400L1-8	200	417.4	2546.7	745	1.25-1.8	2.8	20.1		380	630	2210
YZPE400L2-8	250	516.1	3183.3	745	1.25-1.8	2.8	23.1		380	630	2690
注：1.堵轉轉矩/額定轉矩為3Hz時值 2.最大轉矩/額定轉矩為50Hz時值

型號	標稱功率（KW）	額定電流（A）	額定轉矩（N.M）	額定轉速（r/min）	堵轉轉矩	最大轉矩	轉動慣量（Kg.m2）	輸出特性	軸流風機		重量（Kg）
					額定轉矩（倍）	額定轉矩（倍）			電壓（V）	功率（W）
YZPE280S-10	37	93	594	585	1.25	3.0	3.88		380	370	750
YZPE280M-10	45	112	723	585	1.25	3.0	4.12		380	370	800
YZPE315S-10	55	124	811	585	1.9	3.3	7.15		380	450	1170
YZPE315M-10	75	168	1203	585	1.9	3.2	7.25		380	450&, lt;, /DIV>	1230
YZPE355M1-10	, 90	198	1445	585	2.0	3.2	10.9		380	550	1510
YZPE355L1-10	110	230	1769	585	1.82	3.0	13.7		380	550	1630
YZPE355L2-10	132	277	2103	585	2.1	2.7	15.8		380	550	1780
YZPE400L1-10	160	333	2548	585	2.1	2.7	21.3		380	630	2330
YZPE400L2-10	200	418	3185	585	2.1	2.7	24.6		380	630	2790
注：1.堵轉轉矩/額定轉矩為3Hz時值 2.最大轉矩/額定轉矩為50Hz時值

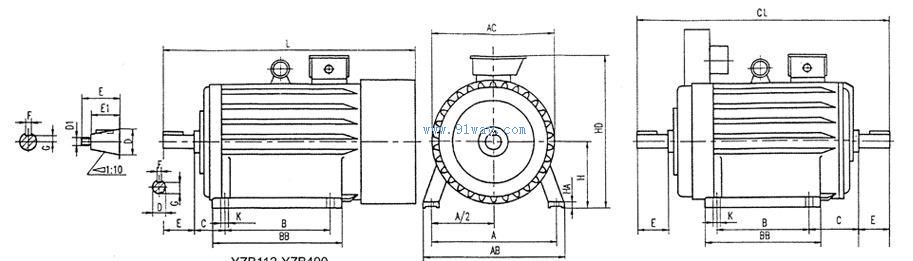

臥式安裝機座帶底腳端蓋無凸緣的電動機 YZPE112、YZPE400

機座號		安裝尺寸及公差																				外形尺寸
		A	A/2	B	C		D		D1	E		E1	F		G		H		K		螺栓直徑	AB	AC	BB	HA	HD	L	CL
					基本尺寸	極限偏差	基本尺寸	極限偏差		基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差
112M		190	95	140	70	±2.0	32		﹣	80	±0.37	﹣	10	0	27		112		12		M10	250	245	235	15	330	590
132M		216	108	178	89		38	+0.018						-0.036	33		132					275	285	260	17	360	645
160M		254	127	210	108	±3.0	48	+0.002		110	±0.43		14		42.5		160	0	15	+0.43	M12	320	325	290	20	420	758	718
160L				254														-0.5		0				335			800	762
180L		279	139.5	279	121		55	﹣	M36×3			82		0	19.9		180					360	360	380	22	460	870	800
200L		318	159	305	133		60		M42×3	140	±0.50	105	16	-0.043	21.4	0	200		19		M16	405	405	400	25	510	975	928
225M		356	178	311	149	±4.0	65								23.9	-0.2	225					455	430	410	28	545	1050	998
250M		406	203	349	168		70		M48×3				18		25.4		250		24		M20	515	480	510	30	605	1195	1092
280S		457	228.5	368	190		85	-	M56×4	170		130	20		31.7		280			+0.52		575	535	530	32	665	1265
280M				419																0				580			1315
315S		508	254	406	216		95		M64×4				22	0	35.2		315	0	28		M24	640	620		35	750	1390
315M				457										-0.052				-1.0						630			1440
355M		610	305	560	254		110		M80×4	210	±0.58	165	25		41.9		355					740	710	730	38	840	1650
355L				630																				800			1720
400L		686	343	710	280		130	-	M100×4	250		200	28		50		400		35	+0.62	M30	855	840	910	45	950	1865
