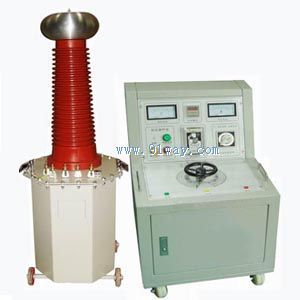

TQSB系列輕型交直流高壓試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的TQSB系列輕型交直流高壓試驗變是在YDJ（G）系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全，通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行匯頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

功能及特點：輸出容量：0.5-100KVA

輸出電壓：交流50KV、直流70KV
　
工作電源：AC220V或AC380V±10% 50Hz

產品結構

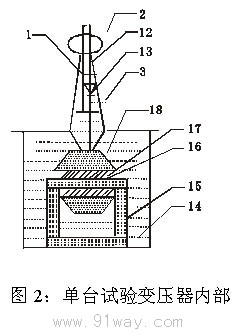

TQSB系列經型高壓方試驗變壓器采用單框芯式結構。初級繞組繞在鐵芯上、高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角結構，整體外形美觀大方。其外部結構圖見圖1，內部結構見圖2。

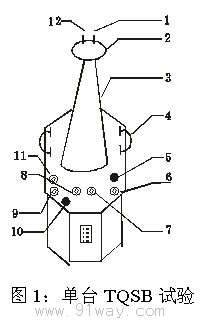

變壓器外部結構示意圖
　　1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手 5—油閥 6、7—次壓輸入a、x
　　8、9—測量端子E F 10—變壓器外殼接地端 11—高壓尾 12—高壓輸出A 13—高壓硅堆 14—變壓器油
　　15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組

　　在TQSB試驗變壓器中，a、x為低壓輸入端子，E、F為低度表測量端子，A、X為高壓輸出。

PCI電壓調整控制箱 　　
PCI電壓調整控制箱與試驗變壓器配套構成一套完整的交流耐壓試驗裝置。功能齊全，操作簡單，體積較小，經多種試驗抗干擾能力強。

電　　源：交流電220V±10%，50Hz
輸出電壓：0-250V可調
電流選擇：2.5A、5A、10A、20A
設　　有：零位保護、過流保護、時間保護
體　　積：370mm×315mm×250mm　
重　　量：13kg
