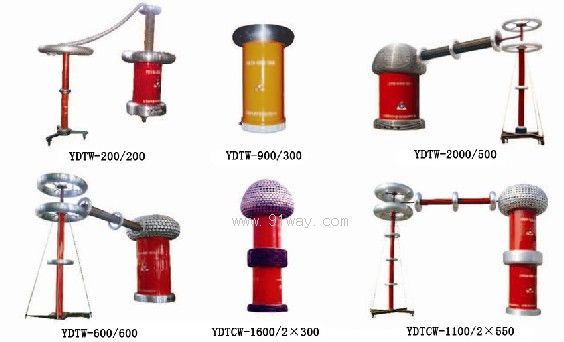

YDTW系列無局部放電工頻試驗變壓器產品詳細說明：

YDTW系列無局部放電工頻試驗變壓器主要用于檢驗各種絕緣材料，絕緣結構和電工、電力產品等耐受工頻電壓的絕緣水平，和局部放電水平。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

性能：
50-1800KV無局部放電工頻試驗變壓器，通過兩部鑒定，污穢變壓器國家實用型專利產品證書，支撐變壓器為國內最先生產，主要用于中外合資電力變壓器生產廠家（如上海阿還琺等），主要技術性能處于國內領先地位，達到國際同類產品的先進水平。
特點：
1.成套設備配置性強，電壓容量系列齊全，功能完善。
2.成功研制五局部放電環氧絕緣筒，確保系統設備局部放電量小，優于同行企業；
3.采用優質DQ130-30晶粒取向硅鋼片，45°全斜接縫疊片，產品波形畸變率及空載電流同類產品國內最小；
4.阻抗電壓低，優于國際規定；
5.采用控制技術及計算機（光電）測控，自動化程度高，抗干擾能力強；
6.采用快速電子保護裝置，可靠性高。

YDTW系列無局部放電工頻試驗變壓器主要技術參數：

型號規格model	額定容量Rated Capacity(KVA)	高壓電壓High Voltage(KV)	低壓電壓Low Voltage(KV)	頂置外徑x高	重量Weight (kg)
YDTW-5/50	5	50	0.22/0.38	Φ320X 450	42
YDTW-50／50	50	50	0.22/0.38	Φ850X945	360
YDTW-10／100	10	100	0.22/0.38	Φ570X725	150
YDTW-50／100	50	100	0.22/0.38	Φ850X 1000	400
YDTW-100／100	100	100	0.22/0.38	Φ850X 1000	800
YDTW-15／150	15	150	0.22/0.38	Φ1165X 1400	500
YDTW-75／150	75	150	0.22/0.38	Φ1350X 1570	1100
YDTW-150／150	150	150	0.38/0.6	Φ1350X 1570	1400
YDTW-20／200	20	200	0.22/0.38	Φ1165X 1850	760
YDTW-100／200	100	200	0.22/0.38	Φ1450×1950	1800
YDTW-200／200	200	200	0.38/0.6	Φ1800×1950	3100
YDTW-25／250	25	250	0.22/0.38	Φ1250X2200	1150
YDTW-250／250	250	250	0.38/0.6	Φ2000×2200	3100
YDTW-500／250	500	250	3/6.	Φ2000×2600	5800
YDTW-1000／250	1000	250	3/6.	Φ2200×2600	8200
YDTW 30／300	30	300	0.22/0.38	Φ1350X2300	1350
YDTW-150／300	150	300	0.38/0.6	Φ1450X2500	2100
YDTW-300／300	300	300	0.38/0.6	Φ1700X2500	3700
YDTW-600／300	600	300	0.6/3	Φ2000×2650	6100
YDTW-900／300	900	300	3/6.	Φ2000×2650	7400
YDTW-1200／300	1200	300	3/6/10.	Φ2200×2800	8800
YDTW-350／350	350	350	0.6/3/6	Φ2000×2800	3600
YDTW-375／375	375	375	0.6/3	Φ2000×3200	4000
YDTW-750／375	750	375	0.6/3/6	Φ2000X3400	9600
YDTW-400／400	400	400	0.6/3	Φ2000X3500	4100
YDTW-800／400	800	400	3/6.	Φ2200X3600	10000
YDTW-1200／400	1200	400	3/6.	Φ2600×4200	12000
YDTW-1600／400	1600	400	3/6/10.	Φ2600×4200	16000
YDTW-150／500	1500	500	0.6/3	Φ2600X 4500	6800
YDTW-250／500	250	500	0.6/3	Φ2600X 4500	7800
YDTW-500／500	500	500	0.6/3	Φ2600x4S00	9800
YDTW-1000／500	1000	500	3/6.	Φ3000X 4600	16000
YDTW-2000／500	2000	500	3/6/10.	Φ3000X 4600	23000
YDTW-165／550	165	550	0.6/3	Φ3400X 5000	9100
YDTW-550／550	550	550	3/6/10.	Φ3400X 5000	14000
YDTW-1100／550	1100	550	3/6/10.	Φ3400X 5100	22000
YDTW-2200／550	2200	550	3/6/10.	Φ3400X 5100	31000
YDTW-300／600	300	600	0.6/3/6	Φ3400X 5000	7600
YDTW-600／600	600	600	3/6/10.	Φ3400X 5000	16000
YDTW-2400／600	2400	600	3/6/10.	Φ3400X 5100	26000
YDTW-4800／600	4800	600	6/10.	Φ3400X 5100	35000
