DBF法蘭液位變送器產品詳細說明：

用以連續測量粘性、腐蝕性、沉淀性、結晶性流體的壓差，以及開口容器或受壓容器的液位，它與節流裝置及開方器相配合，也可以測量液體、氣體、蒸汽的流量。

技術指標
輸出信號：0～10mADC
負載電阻：0～15kΩ
靜壓誤差：≤±3%
靈敏限：0.1%
被測介質允許最高溫度：單法蘭120℃；雙法蘭120℃
工作條件：環境溫度：－10℃～55℃
相對濕度：≤85%
工作振動頻率：≤25Hz
　　　　　振幅：≤0.1mm（雙向）
供電電源：220V　50Hz
消耗功率：≤6VA
結構形式：現場安裝式
儀表重量：25㎏～40㎏

型號規格

名稱	型號	量程可調范圍	工作壓力MPａ	基本誤差%
單法蘭	DBF1－311	0～6KPａ…0～20KPａ	6.4	±1
單法蘭	DBF1－312	0～20KPａ…0～60KPａ	6.4	±1
雙法蘭	DBF2－311	0～6KPａ…0～20KPａ	6.4	±1
雙法蘭	DBF2－312	0～20KPａ…0～60KPａ	6.4	±1

型號表示

D－電動單元組合儀表	B－變送器類	F－法蘭液位	□－法蘭型式	□－工作靜壓：6.4MPa	□□－量程范圍分檔	－變型
			1） 單法蘭式 2） 雙法蘭式			不注）基型 B）防爆型 Q)遷移型 FQ)防腐遷移型 BQ)防爆遷移型

單法蘭 雙法蘭

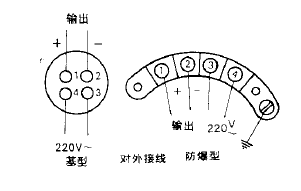

接線端子圖
