GW-SZD型軸振動監控儀產品詳細說明：

1.簡介

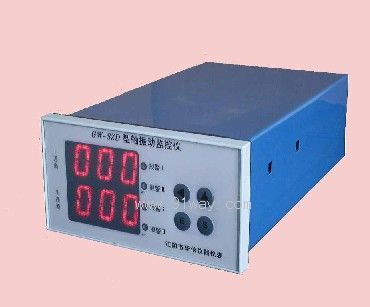

GW-SZD型軸振動監控儀是精密智能測控儀表,廣泛應用于電力、石油、化工等部門。通過DO型電渦流傳感器，可對汽輪機、風機等旋轉機械的軸振動進行測量和監控。外形美觀，結構合理，安裝簡單，性能穩定，質量可靠。
2.主要功能
校準功能
量程可直接通過前面板按鍵調整。
顯示功能
2路振動測量值、Ⅰ值報警、 Ⅱ值報警設定值，可分別在LED數碼管上顯示。
報警功能
當振動幅度超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警值通過前面板按鍵設置。
輸出接口
設有4～20mA電流輸出、RS485（RS232），可與計算機、DCS、PLC等設備連接。
3.主要參數
測量范圍：0～200μm*（默認值）、0～300μm、0～500μm（峰—峰值）
準確度：1%
電流輸出：4～20mA 負載≦500Ω
報警停機設定值：滿量程內任意調節。
工作環境：溫 度：-30℃～60℃ 相對濕度：≤85%
工作電源：AC220V±30% 50/60Hz?
電源輸出：-24VDC
安裝方式: 盤式
整機尺寸：160（寬）×80（高）×215（深）mm
開孔尺寸：151（寬）×75（高）mm
4.選型指南
軸振動插件通道必須配置GW-DO型電渦流位移傳感器。
選型代號

GW-SZD—A□□—B□□—C□□—D□□—E□□

量程選擇：A□□
0 1: 0～100um
0 2: 0～200um
0 3: 0～500um
電流輸出：B□□
0 1：4～20Ma
0 2：0～10mA
傳感器選擇：C□□（DO型電渦流傳感器）
0 1: Ф8mm傳感器
0 2: Ф11mm傳感器
