GW-Y1型軸向位移監控儀產品詳細說明：

1. 簡介

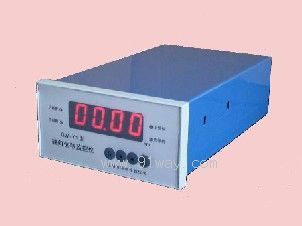

GW-Y1型軸向位移監控儀是精密智能測控儀表,廣泛應用于電力、石油、化工等部門。通過HS-06型電渦流傳感器，可對汽輪機、風機等旋轉機械的軸向位移進行測量和監控。具有報警與停機控制信號輸出。設有4～20mA電流輸出、RS485（RS232）接口，可與計算機等設備連接。該監控儀采用160×80×215（mm）的通用機箱，LED數字顯示,PVC彩色面膜和輕觸摸鍵,外形美觀，結構合理，安裝簡單，性能穩定，質量可靠。

2.主要功能
顯示功能
軸向位移測量值、報警、停機設定值，可分別在LED數碼管上顯示。
報警功能
當軸位移超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警值通過前面板按鍵設置。
輸出接口
設有4～20mA電流輸出、RS485（RS232），可與計算機、DCS、PLC等設備連接。
3．技術參數
位移量顯示: 4位0.8英寸LED數字顯示
量 程: 0～4mm(無特殊要求按±2mm生產)
精 度: ±2%（滿量程）
電流輸出： 4～20mA
繼電器輸出: DC28V/1A、AC250V/5A
工作環境： 溫度:-30℃～＋60℃ 相對濕度: ≤85%
工作電源: AC220V/50Hz±30%
安裝方式: 盤式
整機尺寸：160（寬）×80（高）×215（深）mm
開孔尺寸：151（寬）×75（高）mm
4.選型指南
軸向位移監控儀必須配置GD型電渦流傳感器。
GW-Y1—A□□—B□□—C□□—D□□
量程選擇：A□□
0 1: -0.5～0～+0.5mm
0 2: -1.0～0～+1.0mm
0 3: -1.5～0～+1.5mm
0 4: -2.0～0～+2.0mm
電流輸出：B□□
0 1: 4～20mA
0 2: 0～10mA
傳感器選擇：C□□(GD-01電渦流傳感器)
0 1: Ф8mm傳感器
0 2: Ф11mm傳感器
0 3: Ф18mm傳感器
安裝方向：D□□
0 1: 遠離探頭增加
0 2: 遠離探頭減少
