CDS,MDS型冶金用電動葫蘆產品詳細說明：

CDS、MDS型冶金用電動葫蘆

一、CDS、MDS型冶金電動葫蘆是根據國家質量監督檢驗檢疫總局《關于冶金起重機械整治工作有關意見的通知》，在CD1、MD1型鋼絲繩電動葫蘆的基礎上設計的專門用于吊運熔融金屬或其它高溫固態物品的冶金鋼絲繩電動葫蘆。既可作為與之使用要求相適應的電動單梁、電動懸掛、葫蘆雙梁起重機等的起升機構，還可安裝在固定的架空軌道上獨立使用，是中小冶金作業場所安全可靠輕小的特種起重設備。

二、主要工作參數：

規格型號	滑輪組倍率	工作級別		起升高度						起升高度		運行 速度 （m/min）	運 行 工字鋼 軌 道
		M5	M6
		額 定 起重量 （t）								單速	雙速
CDS、MDS	2/1	2	1．6	6	9	12	18	24	30	8	8/0.8	20	20a~32c
	2/1	3.2	2．5	6	9	12	18	24	30	8	8/0.8	20	25a~63c
	4/2	6.3	5	6	9	12	18	24	30	7	7/0.7	20	25a~63c
	4/1	-	10	6	8	9	12	16	-	3.5	3.5/0.35	20	30特~63c

三、適應冶金環境的特點：

1、本電動葫蘆工作級別M5、M6；工作環境溫度不高于60℃。
2、起升機構配置有一個支持制動器和一個安全制動器，電動葫蘆在正常工作時，由錐形制動電機進行制動，錐形制動電機為支持制動器，當錐形電機制動失效或中間傳動環節失效時，安裝在減速器高速軸上的直流電磁制動器對重物進行制動，避免重物失速危險。同時，為協調錐形制動電機與直流電磁制動器之間的動作，在控制電路中增設延時裝置，避免電機出現堵車現象。
3、具有上極限雙重限位功能。第一限位為重錘限位，第二限位為常規電動葫蘆上、下斷火限位器限位。
4、起重量限制保護功能，電動葫蘆起吊90%額定載荷起重量限制器報警，起吊105%額定載荷電動葫蘆斷電停止工作。
5、高溫隔熱保護功能，在電動葫蘆卷筒外殼下方設計安裝整機隔熱板，以隔離熔融金屬的高熱輻射。
6、起升電動機和運行電動機的絕緣等級采用F級，并在起升電機繞組內裝有過熱保護裝置。
7、鋼絲繩配置冶金場合專用的高強度抗高溫鋼絲繩。
8、控制方式優先采用遙控控制，也可采用集中控制，采用集中控制訂貨時須說明。

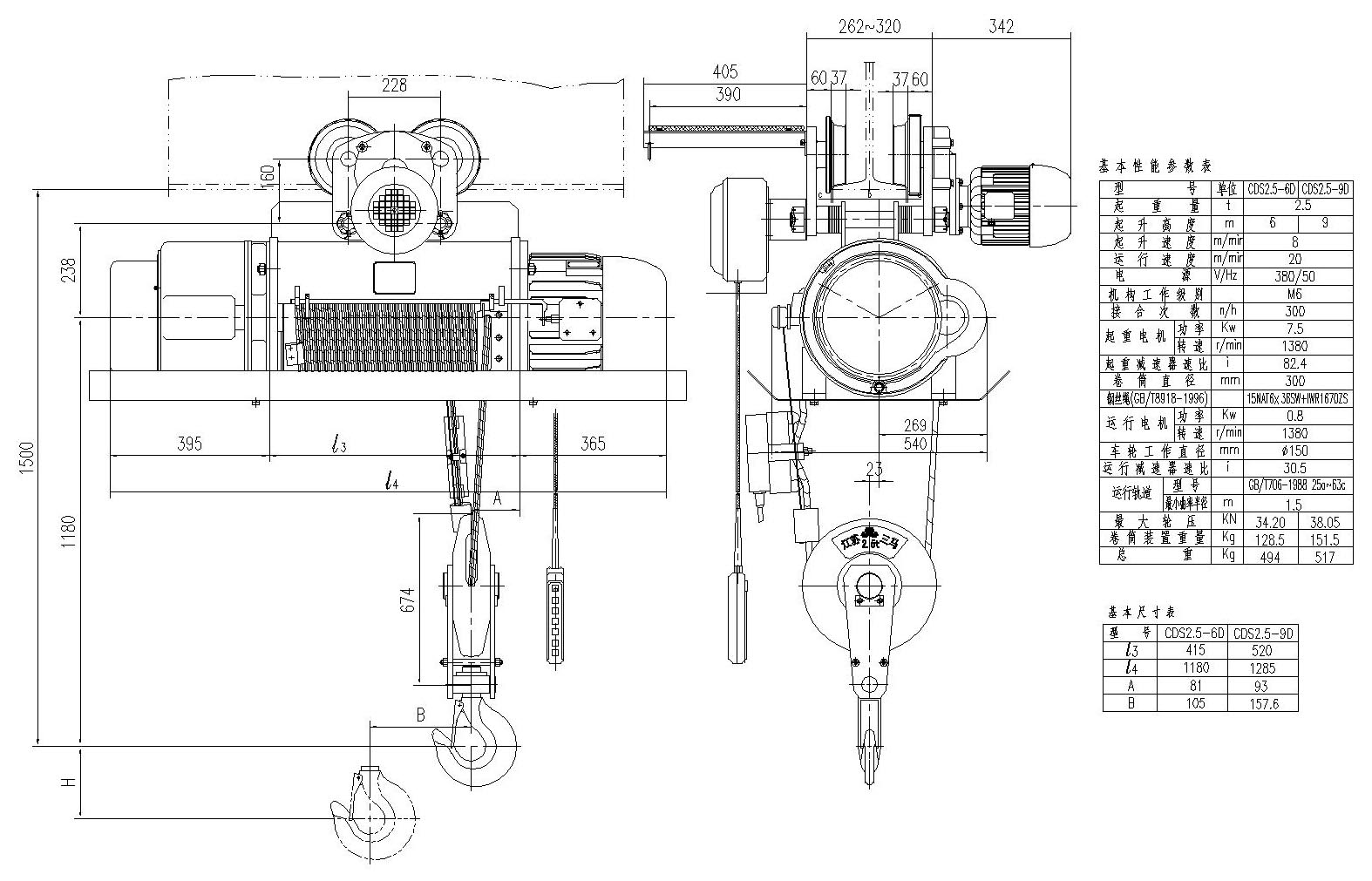

小車式6－9米冶金電動葫蘆

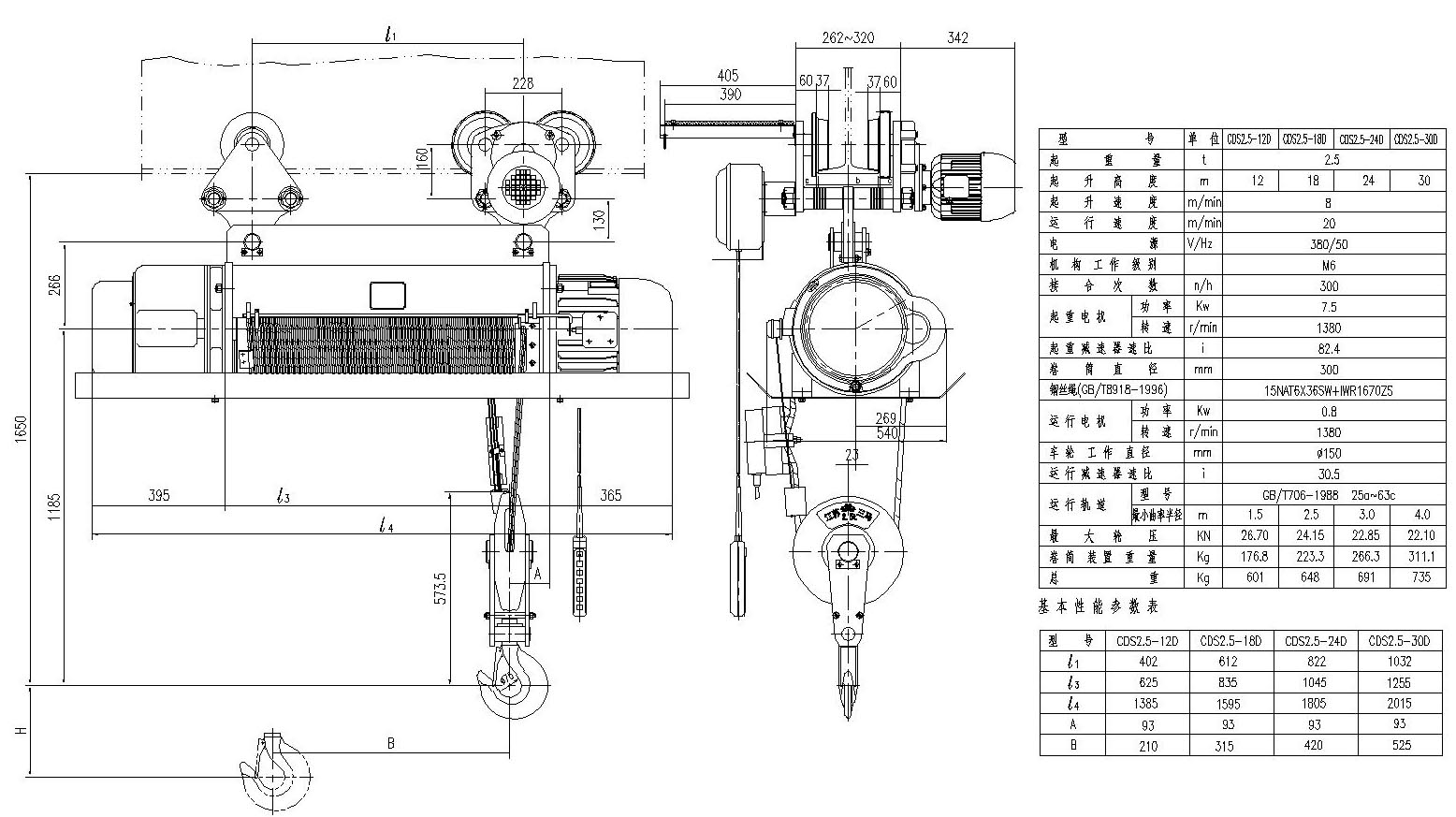

小車式12－30米冶金電動葫蘆

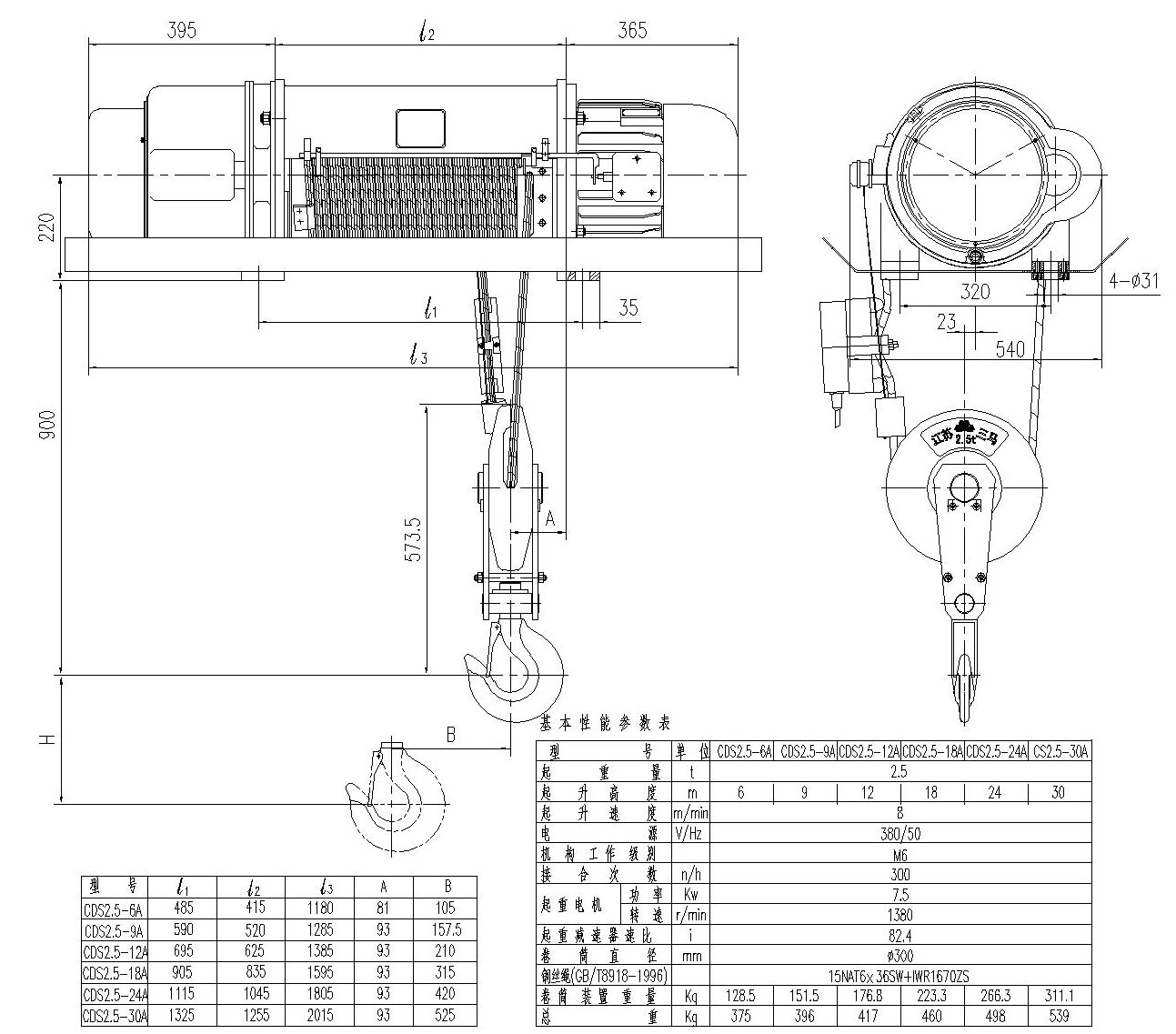

固定式冶金電動葫蘆
