LS系列羅柯夫斯基線圈產品詳細說明：

一、概述
：Rogowski線圈（洛氏線圈 )又叫電流測量線圈、微分電流傳感器，是一個均勻纏繞在非鐵磁性材料上的環形線圈。輸出信號是電流對時間的微分。通過一個對輸出的電壓信號進行積分的電路，就可以真實還原輸入電流。

二.結構簡介：
不含鐵磁性材料，無磁滯效應，幾乎為零的相位誤差；無磁飽和象，因而測量范圍可從數安培到數百千安的電流；結構簡單，并且和被測電流之間沒有直接的電路聯系；響應頻帶寬0.1Hz-1MHz。與帶鐵芯的傳統互感器相比，洛氏線圈具有測量范圍寬，精度高，穩定可靠，響應頻帶寬，同時具有測量和繼電保護功能，體積小、重量輕、安全且符合環保要求。
　　基于洛氏線圈的具有電流可實時測量、響應速度快、不會飽和、幾乎沒有相位誤差的特點，故其可應用于繼電保護，可控硅整流，變頻調速，電阻焊等信號嚴重畸變的場合。

三．電氣參數：
輸入：5A～100KA
輸出：0～20mA 0～5V 0～10V（客戶自行定義）
等級：0.5～1%

型 號	輸入電流	輸出電流		等級	線圈長度	備注
		積分器	直接輸出
LS-8200A	200A	0～20mA  0～5V  0～10V	20mV	1.0	0.4M 或3M	積分器輸出需要加24V電源     為無源 直接輸出
LS-8500A	500A	0～20mA  0～5V  0～10V	50mV
LS-81000A	1000A	0～20mA  0～5V  0～10V	1V
LS-82000A	2000A	0～20mA  0～5V  0～10V	2V
LS-83000A	3000A	0～20mA  0～5V  0～10V	3V
LS-84000A	4000A	0～20mA  0～5V  0～10V	4V
LS-85000A	5000A	0～20mA  0～5V  0～10V	5V
LS-810KA	10000A	0～20mA  0～5V  0～10V	10V
LS-820KA	20000A	0～20mA  0～5V  0～10V	20V
LS-830KA	30000A	0～20mA  0～5V  0～10V	30V
LS-850KA	50000A	0～20mA  0～5V  0～10V	50V

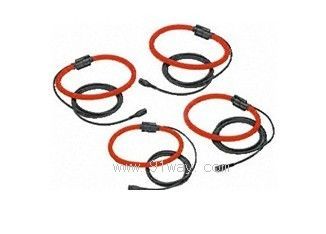

LS系列羅柯夫斯基線圈
