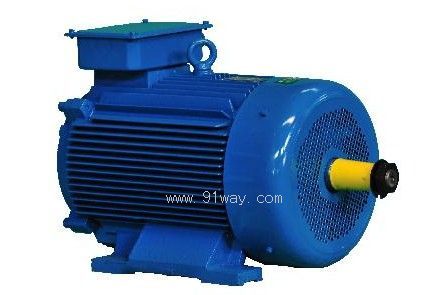

YZD系列起重用雙速三相異步電動機產品詳細說明：

YZD系列起重用雙速三相異步電動機是為各種起重機械電力傳動專門開發制造的新型變極變速籠型轉子三相異步電動機。

特點
：可使起重機械具有快、慢兩檔速度，且調速比大，可選用的速比共分7種，從1：2.5至1：8。快速檔用于正常升降及行走，慢檔用于微動及準確定位，特別適用于那些大中型生產線及需要精確定位的起重運輸場合。該系列電機采用先進的遠極比調速技術，起動電流小，起動力矩大具有較大的過載能力和較高的機械強度，因此特別適用短時或斷續運轉、頻繁起動的設備，而且由于該電動機是鼠籠轉子電機，沒有易磨損的電刷裝置，也不必另外附加調速裝置，因此具有使用簡單，維護方便的特點，是起重機械理想的動力，具有YZR系列電動機無法比美的優越性能。
電動機的額定電壓為380V，額定頻率為50Hz。
電動機的外殼防護等級為IP44，絕緣等級為F級。
電動機的基準工作制高速時為S3-40%，低速時為S3-25%。
電動機的結構及安裝型式為IM1001、IM1003、IM3003、IM3011、IM3013，可按表1制造。

結構及安裝型式	代號	制造范圍（機座號）
	IM1001	112-160
	IM1003	180-250
	IM3001	112-160
	IM3003	180-225
	IM3011	112-160
	IM3013	180-250

二、電動機在基準工作制時的速比，額定功率與機座號的對應關系見表1。
YZD系列電動機機座號、轉速、功率的對應關系如下表：

極數

4/8

4/12

4/16

4/24

4/32

6/16

6/20

6/24

8/16

8/20

8/24

8/32

同步轉速（r/min）

1500 /750

1500 /500

1500 /375

1500 /250

1500 /187.5

1000 /375

1000 /300

1000 /250

750 /375

750 /300

750 /250

750 /187.5

機座號

功率（KW）

112M

0.75 /0.25

0.75 /0.2

0.75/0.2

132M 1 2

2.2 /0.75

2.2 /0.55

2.2/0.55

3.0 /1.0

3.0 /0.75

3.0/0.6

160M 1 2

3.7 /1.5

3.7 /1.0

3.7/1.0

2.2/0.55

5.5 /2.0

5.5 /1.5

5.5/1.5

160L

7.5 /2.5

7.5 /2.0

7.5/2.0

180L

15/11

11 /3.7

11 /3.0

7.5 /1.5

11/3.0

7.5/2.2

7.5/3.0

7.5/2.7

7.5/2.0

200L

15 /5.0

13 /4.5

11 /2.0

11/3.7

11/3.7

11/3.0

11/3.7

11/2.5

225M 1 2

22 /7.0

22 /5.5

17/4.5

15/4.5

15/3.7

15/7.0

15/4.5

15/3.7

11/2.2

18.5 /3.0

15/2.0

250M 1 2

22 /3.7

18.5/2.5

22/5.5

30/6.3

30/5.5

22/6.3

18.5/4.5

18.5/4

22/3.0

22/11

22/6.3

22/5.0

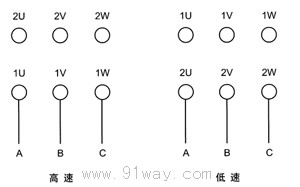

三、YZD系列起重用雙速三相異步電動機的繞組接法及接線圖：

本系列電動機為雙繞組雙速電動機，高、低速均為獨立繞組，繞組的接法均為Y接法。

四、YZD系列起重用雙速三相異步電動機的主要技術參數：

型號		極數	功率（KW）	電流（A）	轉速（r/min）	堵轉電流（A）	堵轉轉矩	最大轉矩
							額定轉矩	額定轉矩
YZD112M-4/12		4	0.75	3.0	1400	16	1.8	2.2
		12	0.25	2.7	450	6	1.8	1.8
YZD112M-4/16		4	0.75	3.0	1400	16	1.8	2.2
		16	0.2	2.6	325	7	1.8	1.8
YZD112M-6/16		6	0.75	3.1	933	12.4	1.8	2.2
		16	0.2	2.7	249	3.9	1.8	1.8
YZD132M1-4/12		4	2.2	5.0	1400	27	1.8	2.2
		12	0.75	4.5	450	11	1.8	1.8
YZD132M2-4/12		4	3.0	6.5	1400	34	1.8	2.2
		12	1.0	4.8	450	13	1.8	1.8
YZD132M1-4/16		4	2.2	5.8	1400	29	1.8	2.2
		16	0.55	4.77	270	13	1.8	1.8
YZD132M2-4/16		4	3.0	7.05	1400	38	1.8	2.2
		16	0.75	6.04	275	15	1.8	1.8
YZD132M1-6/16		6	2.2	5.82	925	27.8	1.8	2.2
		16	0.55	5.07	238	7.0	1.8	1.8
YZD132M2-6/16		6	3.0	7.6	912	34.4	1.8	2.2
		16	0.6	5.2	253	7.5	1.8	1.8
YZD160M1-4/12		4	3.7	8.0	1350	35	1.8	2.2
		12	1.5	7.3	450	21	1.8	1.8
YZD160M2-4/12		4	5.5	11.5	1350	53	1.8	2.2
		12	2.0	10.8	450	35	1.8	1.8
YZD160M1-4/16		4	3.7	8.9	1420	35	1.8	2.2
		16	1.0	6.5	290	12	1.8	1.8
YZD160M2-4/16		4	5.5	12.6	1350	62	1.8	2.2
		16	1.5	9.0	330	16	1.8	1.8

型號		極數	功率（KW）	電流（A）	轉速（r/min）	起動電流（A）	起動轉矩	最大轉矩
							倍數	倍數
YZD160M1-6/16		6	3.7	9.1	928	44	1.8	2.2
		16	1.0	6.1	287	11.5	1.8	1.8
YZD160M2-6/16		6	5.5	13.5	929	71.5	1.8	2.2
		16	1.5	9	287	16.6	1.8	1.8
YZD160L-4/12		4	7.5	15.5	1365	73	1.8	2.2
		12	2.5	13.5	450	40	1.8	1.8
YZD160L-4/16		4	7.5	16.4	1435	73	1.8	2.2
		16	2.0	11.85	298	25	1.8	1.8
YZD160L-6/16		6	7.5	17.2	925	80	1.8	2.2
		16	2.0	10.8	330	20	1.8	1.8
YZD160M1-6/24		6	2.2	7.73	960	38	1.8	2.2
		24	0.55	6.4	159	8.5	1.8	1.8
YZD180L-4/8		4	15	30.3	1415	125	1.8	2.2
		8	11	26.2	694	55	1.8	1.8
YZD180L-4/12		4	11	21.8	1380	110	1.8	2.2
		12	3.7	15.0	450	45	1.8	1.8
YZD180L-4/16		4	11	21.8	1380	110	1.8	2.2
		16	3.0	13.8	330	35	1.8	1.8
YZD180L-4/24		4	7.5	15.0	1400	81	1.8	2.2
		24	1.5	12.8	210	23	1.8	1.8
YZD180L-6/16		6	11	23.9	945	122	1.8	2.2
		16	3.0	15.2	320	38	1.8	1.8
YZD180L-6/20		6	7.5	16.8	944	96	1.8	2.2
		20	2.2	15.1	225	23.7	1.8	1.8
YZD180L-6/24		6	11	25.2	961	110	1.8	2.2
		24	3	20.8	202	50	1.8	1.8

型號		極數	功率（KW）	電流（A）	轉速（r/min）	起動電流（A）	起動轉矩	最大轉矩
							倍數	倍數
YZD180-8/20		8	7.5	17.8	690	82	1.8	2.2
		20	2.7	16.2	260	31	1.8	1.8
YZD180L-8/24		8	7.5	17.8	690	82	1.8	2.2
		24	2.0	15.6	210	28	1.8	1.8
YZD200L-4/12		4	15	30.0	1380	150	1.8	2.2
		12	5.0	17.2	450	50	1.8	1.8
YZD200L-4/16		4	13	27.9	1418	168	1.8	2.2
		16	4.5	17.8	322	41	1.8	1.8
YZD200L-4/24		4	11	22	1410	123	1.8	2.2
		24	2.0	15.4	189	22	1.8	1.8
YZD200L-6/16		6	11	24.15	949	136	1.8	2.2
		16	3.7	16.21	330	41	1.8	1.8
YZD200L-6/20		6	11	22.6	920	140	1.8	2.2
		20	3.7	20.4	260	35	1.8	1.8
YZD200L-6/24		6	11	24.9	948	129	1.8	2.2
		24	3.0	18.8	198	27.5	1.8	1.8
YZD200L-8/20		8	11	28.4	690	125	1.8	2.2
		20	3.7	21.6	250	3.5	1.8	1.8
YZD200L-8/24		8	11	24.5	690	107	1.8	2.2
		24	2.5	18.5	210	38	1.8	1.8
YZD225M-4/12		4	22	44.0	1380	220	1.8	2.2
		12	7.0	23.1	450	60	1.8	1.8
YZD225M-4/16		4	22	44.0	1380	220	1.8	2.2
		16	5.5	22.2	330	58	1.8	1.8
YZD225M-4/24		4	18.5	36.8	1396	185	1.8	2.2
		24	3.0	22.7	178	30	1.8	1.8

型號		極數	功率（KW）	電流（A）	轉速（r/min）	起動電流（A）	起動轉矩	最大轉矩
							倍數	倍數
YZD225M-4/32		4	15	31.6	1405	168	1.8	2.2
		32	2.0	19.4	114	24.5	1.8	1.8
YZD225M-6/16		6	17	36.85	946	190	1.8	2.2
		16	4.5	20.5	335	52	1.8	1.8
YZD225M-6/20		6	15	31.0	930	156	1.8	2.2
		20	4.5	21.5	260	49	1.8	1.8
YZD225M-6/24		6	15	31.0	930	156	1.8	2.2
		24	3.7	22.6	210	48	1.8	1.8
YZD225M-8/16		8	15	34.8	703	155	1.8	2.2
		16	7.0	28.5	328	57	1.8	1.8
YZD225M-8/20		8	15	35.5	704	180	1.8	2.2
		20	4.5	25.9	252	42	1.8	1.8
YZD225M-8/24		8	15	34.0	690	154	1.8	2.2
		24	3.7	22.6	210	48	1.8	1.8
YZD225M-8/32		8	11	24.5	700	118	1.8	2.2
		32	2.2	25.8	150	48	1.8	1.8
YZD250M-4/24		4	22	43.0	1400	205	1.8	2.2
		24	3.7	20.5	210	44	1.8	1.8
YZD250M1-4/32		4	18.5	36.0	1410	196	1.8	2.2
		32	2.5	26.2	150	50	1.8	1.8
YZD250M2-4/32		4	22	43.4	1408	220	1.8	2.2
		32	3.0	17.4	146	35	1.8	1.8
YZD250M1-6/16		6	22	43.4	920	220	1.8	2.2
		16	5.5	17.4	324	35	1.8	1.8
YZD250M-6/20		6	22	44.5	930	215	1.8	2.2
		20	6.3	29.3	260	68	1.8	1.8

型號		極數	功率（KW）	電流（A）	轉速（r/min）	起動電流（A）	起動轉矩	最大轉矩
							倍數	倍數
YZD250M-6/24		6	22	45.2	931	215	1.8	2.2
		24	5.5	24.3	200	70	1.8	1.8
YZD250M-8/20		8	22	50	714	252	1.8	2.2
		20	6.3	35	270	70	1.8	1.8
YZD250M1-8/24		8	18.5	40	696	215	1.8	2.2
		24	4.5	21.5	199	39	1.8	1.8
YZD250M2-8/24		8	22	47	699	252	1.8	2.2
		24	6.3	28.6	194	70	1.8	1.8
YZD250M1-8/32		8	18.5	39.5	690	175	1.8	2.2
		32	4.0	39.5	150	79	1.8	1.8
YZD250M2-8/32		8	22	49.5	714	273	1.8	2.2
		32	5.0	38.6	119	47	1.8	1.8
YZD250M2-8/16		8	22	46.2	695	225	1.8	2.2
		16	11	34.2	332	86	1.8	1.8

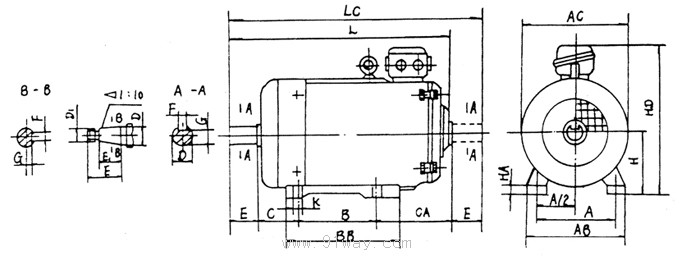

五、電動機安裝尺寸及外形尺寸（安裝尺寸與同機座號YZ系列電動機相同）：

機座號		安裝尺寸													外形尺寸
		A	A/2	B	C	D	D1	E	E1	F	G	H	K		AB	AC	BB	HA	HD	L
													尺寸	螺栓
112M		190	95	140	70	32	﹣	80	﹣	10	27	112	12	M10	250	240	180	18	335	420
132M		216	108	178	89	38	﹣	80	﹣	10	33	132	12	M10	275	275	243	20	365	495
160M		254	127	210	108	48	﹣	110	﹣	14	42.5	160	15	M12	320	335	275	25	425	608
160L		254	127	254	108	48	﹣	110	﹣	14	42.5	160	15	M12	320	335	320	25	425	650
180L		279	139.5	279	121	55	M36×3	110	82	14	19.9	180	15	M12	360	380	353	25	465	685
200L		318	159	305	133	60	M42×3	140	105	16	21.4	200	19	M16	405	420	380	25	510	780
225M		356	178	311	149	65	M42×3	140	105	16	23.9	225	19	M16	455	475	410	28	545	850
250M		406	203	349	168	70	M48×3	140	105	18	25.4	250	24	M20	515	515	458	30	605	935

YZD系列起重用雙速三相異步電動機
