107PC測量顯微鏡產品詳細說明：

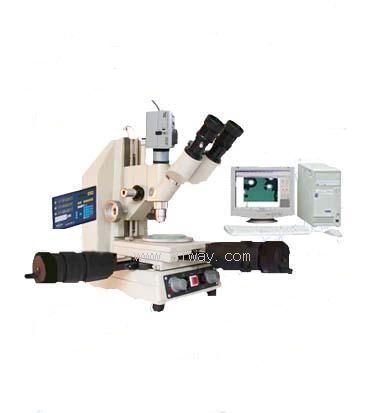

測量顯微鏡
型號：107PC
測量顯微鏡
用途：
107JPC智能二維精密測量顯微鏡，采用透、反射的方式對工件長度和角度作精密測量。特別適用于錄象磁頭、磁卡、大規模集成電路線寬以及其它精密零件的測試。測量顯微鏡廣泛地適用于計量室、生產作業。
測量顯微鏡
特點：
測量顯微鏡采用精密光柵尺和讀數頭，配計算機圖像處理系統。利用攝像頭在計算機屏幕上直接瞄準，操作方便，可靠性強。通過計算機接口和二維測量成尋可使被測工件的輪廓圖直接顯示在計算上，可由AUTOCAD進行編輯。二維測量軟件包括點、線、園、弧、直線度、圓度、螺紋、凸輪等測量功能。測量顯微鏡工作臺除作X、Y坐標的移動外，還可以作360º的旋轉，亦可以進行高度方向做Z坐標的測量。照明系統除作透、反射照明外還可以作斜光線照明。

測量顯微鏡
技術參數：
1、鏡筒：粗動：調節范圍 90毫米
微動：調節范圍2毫米
高（Z）測量：范圍1毫米，最小讀數0.001毫米（比較測量）
鏡筒：雙目鏡筒 俯角45º
2、工作臺：左右（X軸）：移動范圍50毫米
前后（Y軸）：移動范圍50毫米
分辨率：1微米
旋轉：360º
3、照明系統：光源：透射照明，8V15W 藍、綠色濾光片
反射照明，8V15W 磨沙燈泡 綠色濾光片
斜 照 明，8V12W綠色濾光片
電源：AC220±22V 50/60Hz
4、光學系統：目鏡：BWF 10X
物鏡：4X、工作距離17.5、焦距28.8
10X、工作距離11.6、焦距15.4
40X、工作距離0.66、焦距4.4
