您的位置：您的位置：首頁 → 電機產品 → 特種電機 → 防爆電機 → YBSF系列防爆型三相異步電動機

產品名稱：

YBSF系列防爆型三相異步電動機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 防爆電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YBSF系列防爆型三相異步電動機產品詳細說明：

YBSF系列隔爆型三相異步電動機概述
本系列電動機的功率等級、安裝尺寸符合國際電工委員會(IEC)標準，其對應關系與德國DIN42673 標準相同，有利于出口設備的配套和引進設備的備品備件。

本系列電動機防爆性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1 部分：通用要求》和GB3836.2-2000《爆炸性氣體環境用電氣設備第2 部分：隔爆型“d”》的規定，也附合IEC79-1，BS4683 和EN50018 的規定，制成隔爆型。防爆標志為ExdⅠ、ExdⅡAT4、ExdⅡBT4，適用于有爆炸性氣體混合物存在的場所。
ExdI 適用于甲烷或煤塵的爆炸性混合物存在的煤礦井下非采掘工作面環境。
ExdⅡAT4 適用于工廠用Ⅱ類A 級，溫度組別為T1、T2、T3 和T4 組爆炸性氣體混合物存在的環境。
ExdⅡBT4 適用于工廠用Ⅱ類B 級，溫度組別為T1、T2、T3 和T4 組的爆炸性氣體混合物存在的環境。
在YB2 基本系列電動機基礎上，也可制成YB2-W 戶外型、YB2-TH 戶內濕熱帶型、YB2-WTH戶外濕熱帶型、YB2-TA 戶內干熱帶型、YB2-WTA 戶外干熱帶型、YB2-T 戶內熱帶型、YB2-WT戶外熱帶型及YB2-WF1 戶外中等防腐蝕型等氣候環境條件。
電動機型號代表的意義:
Y B 2 - 355 M 1 - 4 W
異步電動機特殊環境代號
隔爆型電動機極數
第二次改型設計鐵心長度代號
機座中心高(mm) 機座長度代號

YBSF系列隔爆型三相異步電動機結構說明
2.1 電動機的隔爆結構具有ExdⅠ、ExdⅡAT4、ExdⅡBT4。
2.2 電動機主體外殼防護等級為IP55。
2.3 電動機的冷卻方式為IC410、IC411。
2.4 電動機絕緣等級為F 級，定子繞組溫升裕度大、壽命長。
2.5 電動機有一個圓柱形軸伸，借聯軸器或正齒輪傳動。
2.6 電動機定子繞組采用高強度聚酯漆包圓銅線，并經VPI 真空加壓浸漆處理成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
2.7 電動機轉子采用鑄鋁結構，轉子經動平衡核驗，電動機運轉平穩、振動小、噪聲低。
2.8 電動機定、轉子沖片采用高導磁、低損耗優質電工硅鋼片，電動機損耗低、效率高。
2.9 電動機軸承選用電動機專用低振動、低噪聲軸承，機座號132 及以下采用雙面密封軸承，在軸伸端裝有波形彈簧墊圈，以適度壓力靠軸承，有效抑制電動機運轉時產生的振動和噪聲，機座號160 及以上采用內、外蓋結構，并在軸承部位采用擋圈軸向固定，有效地防止電動機轉子的軸向竄動。
為使電動機安全可靠運行，機座號160 及以上電動機軸承結構設置有注排油裝置，機座號250 及以上電動機，預留軸承溫度監測傳感元件位置。
2.10 電動機風扇、風罩：機座號280 及以下電動機采用防靜電塑料風扇，其轉動慣量小、損耗低，機座號315 及以上采用鑄鋁或鋼板焊接風扇，重量輕、強度高，全系列風扇與軸采用鍵聯接，運行可靠。風罩為鋼板結構，在防止一定大小的外物侵入的前提下得到最大的通風面積，使風路通暢。

YBSF系列隔爆型三相異步電動機技術參數

型號	額定功率		電流 (安培)			轉速 (轉／分)		效率 (％)		功率因數		最大轉矩		堵轉轉矩		堵轉電流	噪聲限值		振動限值 (毫米／秒)		重量 (千克)
	千瓦	馬力		額定轉矩	額定轉矩		額定電流
YB2—250M—4	55	75		102.7	1480		93.0		O.87		2.4		2.2		7.2			83	3.5	487
YB2—280S—4	75	100		139.6	1480		93.8		O.87		2.4		2.2		7.2			86	3.5	632
YB2—280M—4	90	125		166.9	1480		94.2		0.87		2.4		2.2		7.2			86	3.5	737
YB2—711—6	O.18	O.25		O.64	850		62.0		O.66		2.1		1.9		4.O			52	1.8	17.0
YB2—712—6	O.25	O.33		0.83	850		63.O		0.68		2.1		1.9		4.O			52	1.8	17.5
YB2—801—6	0.37	O.50		1.3	940		63.O		O.70		2.1		1.9		4.0			54	1.8	22.5
YB2—802—6	0.55	O.75		1.7	940		66.0		O.72		2.1		1.9		4.0			54	1.8	23
YB2—90S—6	O.75	1.O		2.3	91O		69.0		0.72		2.1		2.1		4.0			57	1.8	35
YB2—90L—6	1.1	1.5		3.1	91O		73.O		0.73		2.1		2.1		5.0			57	1.8	37
YB2—100L—6	1.5	2.0		3.9	940		76.O		O.76		2.1		2.1		5.O			61	1.8	45
YB2—112M—6	2.2	3.0		5.6	940		79.O		O.76		2.1		2.1		5.0			65	1.8	57
YB2—132S—6	3	4.0		7.3	960		81.O		O.77		2.4		2.1		6.O			69	1.8	88
YB2-132M1—6	4	5.5		9.4	960		83.0		O.78		2.4		2.1		6.O			69	1.8	98
YB2—132M2—6	5.5	7.5		12.6	960		85.0		O.78		2.4		2.1		6.5			69	1.8	109
YB2—160M—6	7.5	10		16.8	970		86.0		O.79		2.4		2.1		6.5			73	2.8	144
YB2—160L—6	11	15		24.3	970		87.5		0.79		2.4		2.1		6.5			73	2.8	172
YB2—180L—6	15	20		31.6	970		89.0		0.81		2.1		2.1		7.0			73	2.8	214
YB2—200L1—6	18.5	25		37.6	970		90.O		O.83		2.4		2.2		7.0			76	2.8	250
YB2—200L2—6	22	30		44.7	970		90.0		O.83		2.4		2.2		7.O			76	2.8	280
YB2—225M—6	30	40		57.6	980		92.0		O.86		2.4		2.1		7.O			76	2.8	332
YB2—250M—6	37	50		69.8	980		92.0		O.86		2.4		2.1		7.0			78	3.5	468
YB2—280S—6	45	60		85.9	980		92.5		O.86		2.4		2.1		7.0			80	3.5	606
YB2—280M—6	55	75		104.7	980		92.8		O.86		2.3		2.1		7.O			80	3.5	665
YB2—801—8	0.18	0.25		0.8	645		52.0		O.61		1.9		1.8		3.3			52	1.8	20.5
YB2—802—8	0.25	O.33		1.1	645		55.0		O.61		1.9		1.8		3.3			52	1.8	21
YB2—90S—8	0.37	O.50		1.4	670		63.O		O.62		2.O		1.8		4.O			56	1.8	35
YB2—90L—8	O.55	O.75		2.1	670		64.O		O.63		2.0		1.8		4.0			56	1.8	37
YB2—100L1—8	O.75	1.O		2.4	680		71.O		O.68		2.0		1.8		4.O			59	1.8	41
YB2—100L2—8	1.1	1.5		3.3	680		73.0		O.69		2.O		1.8		4.0			59	1.8	43
YB2—112M—8	1.5	2.O		4.4	690		75.0		0.69		2.O		1.8		4.O			61	1.8	52
YB2—132S—8	2.2	3.O		5.6	710		79.0		0.73		2.2		1.8		5.5			64	1.8	88
YB2—132M—8	3	4.O		7.6	710		81.O		0.73		2.2		1.8		5.5			64	1.8	104
YB2—160M1—8	4	5.5		10.3	720		81.O		0.73		2.2		1.9		6.O			68	2.8	143
YB2—160M2—8	5.5	7.5		13.4	720		83.0		0.75		2.2		1.9		6.0			68	2.8	144
YB2—160L—8	7.5	1O		17.5	720		85.0		O.76		2.2		1.9		6.0			68	2.8	172
YB2—180L—8	11	15		25.3	730		87.0		0.76		2.2		1.9		6.O			70	2.8	214
YB2—203L—8	15	20		33.7	730		89.O		O.76		2.2		2.O		6.5			73	2.8	280
YB2—225S—8	18.5	25		40	730		90.0		0.78		2.2		2.O		6.5			73	2.8	306
YB2—225M—8	22	30		47.4	730		90.5		0.78		2.2		2.0		6.5			73	2.8	332
YB2—250M—8	30	40		63.4	730		91.O		0.79		2.O		1.9		6.5			75	3.5	465
YB2—280S—8	37	50		77.8	740		91.5		O.79		2.O		1.8		6.O			76	3.5	590
YB2—280M—8	45	60		94.1	740		92.O		O.79		2.0		1.8		6.O			76	3.5	62

YBSF系列防爆型三相異步電動機

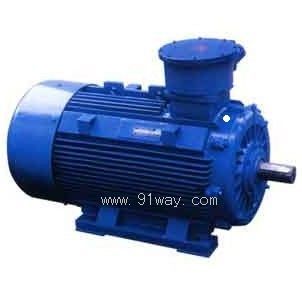

YBSF系列防爆型三相異步電動機（示意圖）
