BP8Y系列頻敏變阻器產品詳細說明：

一、BP8Y系列頻敏變阻器適用范圍：

BP8Y系列頻敏變阻器適用于新型節能電機容量1.5千瓦至200千瓦，50Hz，YZR系列起重冶金用三相異步電動機頻繁操作情況下的起動及反接設備。該異步電動機的轉子回路中接入頻敏變阻器，一般均采用常接方式，不需另裝接觸器短接設備，故其特點是能以精煉的系統使電動機獲得接近恒轉矩的機械特性，是極為理想的啟動原件。

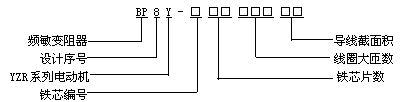

二、BP8Y系列頻敏變阻器型號及含義：



三、使用條件：
變阻器在下列條件下能可靠地進行工作：
1、海拔不超過2000米； 2、周圍介質溫度不高于+40度，不低于-30度；
3、空氣相對溫度不高于85％； 4、有防雨雪的地方及沒有充滿蒸汽的地方；
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
6、允許有一般震動和沖擊的地方； 7、在與垂直面傾斜成任何角度的地方。
變阻器依據操作的頻繁程度不同，可分為三類：
第一類 稍步繁，每小時100-400次，機械車間地橋式吊車上除主鉤外，平移機構上的電機，出爐輥道，拉鋼機等。大多數是剛起動就斷電。
第二類 較頻繁，每小時400-600次，冶金軋鋼車間橋式吊車，除主鉤外，平移機構上的電機，軋機前后工作輥道，延伸輥道等。大多數是剛起動就斷電。
第三類 頻繁操作，每小時600-1000次，升降臺輥道，壓下裝置，拔鋼機，軋機中輥。

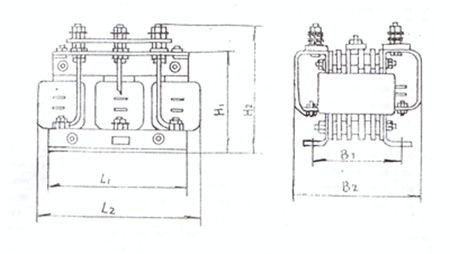

四、剖面結構：

BP8Y系列頻敏變阻器外形及安裝尺寸：

鐵芯編號	1#	1#	1#	1#	8#	8#	8#	8#	9#	9#	9#	9#
代號排數	BP8Y-103	BP8Y-105	BP8Y-108	BP8Y-112	BP8Y-806	BP8Y-808	BP8Y-810	BP8Y- 812	BP8Y-906	BP8Y-908	BP8Y-910	BP8Y-91
L1	150	150	150	150	220	220	220	220	320	320	320	320
L2	230	230	230	230	355	355	355	355	510	510	510	510
H1	181	181	181	181	215	215	215	215	365	365	365	365
H2	221	221	221	221	221	260	260	260	410	410	410	410
B1	82	108	147	199	158	194	230	266	163	209	255	301
B2	272	298	337	389	358	394	430	466	363	409	455	506

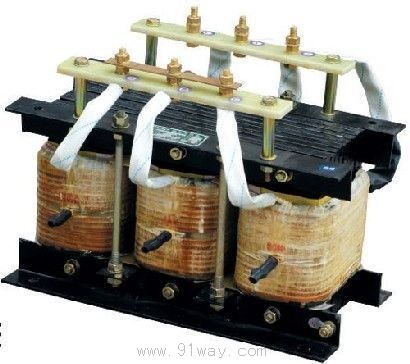

BP8Y系列頻敏變阻器
