適用范圍

BP4G系列頻敏變阻器（以下簡稱BP4G）適用14kW-1000kW繞型異步感應電機作重載偶爾起動用，例如球磨破碎機等。

起動性能

BP4G的起動性能如下：
1、負載系數為0.7~1.0;
2、起動力矩倍數為1.2;
3、起動電流與切除電流之比,小于2.5倍額定電流;
4、允許連續(xù)起動三次,但總起動時間不得超過90s。
外形及安裝尺寸(見圖1和表1)

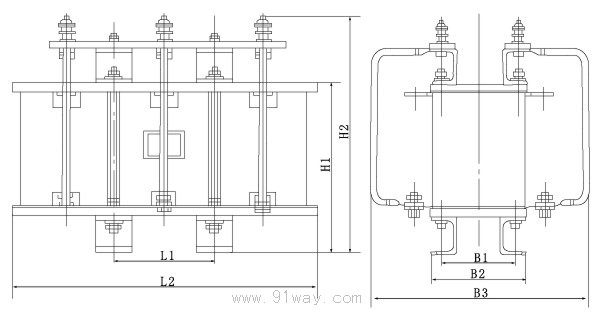

圖1

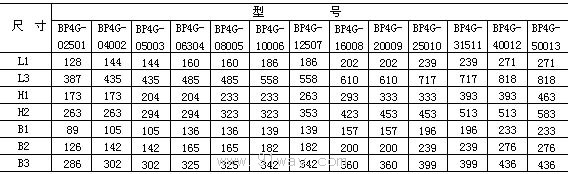

表1

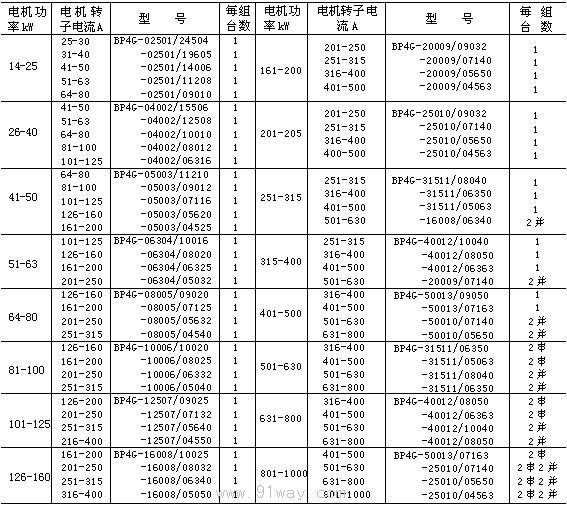

系列表表2

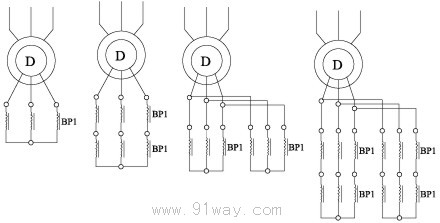

接線圖

單組接法2組串聯接法2組并聯接法2組并聯接法(圖2)

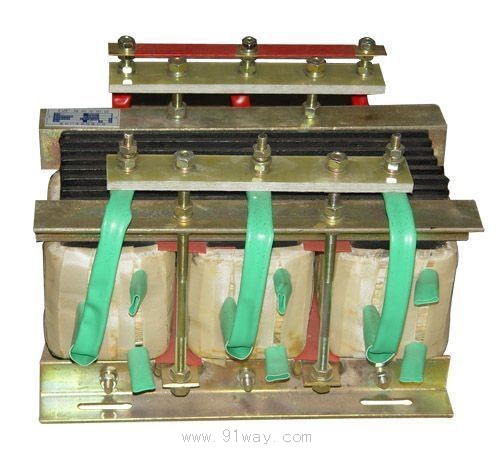

BP4G系列頻敏變阻器
