G-401無源信號隔離器產品詳細說明：

輸入、輸出范圍

代碼	輸入(四路)	代碼	輸出（四路）
1	0-10mA	A	0-10mA
2	0-20mA	B	0-20mA
3	4-20mA	C	4-20mA
8	用戶特定參數

主要技術規格

輸入阻抗	100Ω+輸出負載數
輸出負載電阻	最大550Ω
精 度	±0.1%(RL=250Ω)
附加誤差	＋0.1%F.S/100在負載＜250Ω時 －0.1%F.S/100在負載＞250Ω時
溫度系數	<50ppm/℃
環境溫度	－10℃-＋60℃
絕緣電阻	輸入四路、輸出四路之間≥100MΩ(500VDC)
絕緣強度	輸入四路、輸出四路之間≥1500VAC/分鐘

訂貨注明
標明輸入、輸出信號的代碼 例：輸入4-20mA*4 輸出 4-20mA*4 型號G-4013C

產品特點
自供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出，端口間全隔離

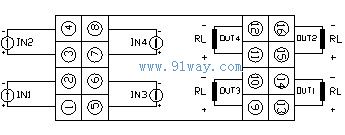

接線圖

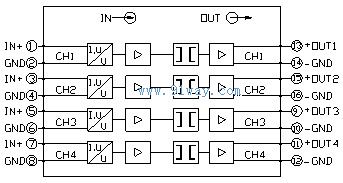

方框圖



外形尺寸
