P-11直流信號隔離器產品詳細說明：

輸入、輸出范圍



代碼	輸入	代碼	輸出
1	0-75mV	1	0-5V
2	0-5V	2	0-10V
3	0-10V	3	1-5V
4	0-250V	4	0-10mA
5	0-10mA	5	0-20mA
6	0-20mA	6	4-20mA
7	4-20mA	7	-10V-+10V
8	用戶特定參數

主要技術規格

輸入阻抗	電壓型≥100KΩ 電流型≤100Ω
輸出阻抗	電壓型≥10KΩ 電流型≤550Ω
精度	±0.2%F.S
溫度系數	<50ppm/℃
環境溫度	－10℃-＋60℃
絕緣電阻	電源、輸入、輸出之間 ≥100MΩ(500Vdc)
絕緣強度	電源、輸入、輸出之間≥1500Vac/分鐘
電源	24Vdc±10%
消耗功率	＜1W

訂貨注明
標明輸入、輸出信號的代碼 例：輸入4-20mA 輸出4-20mA 型號P-1176

產品特點
24V供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出、電源，三端口全隔離

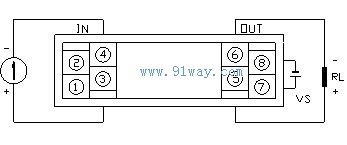

接線圖

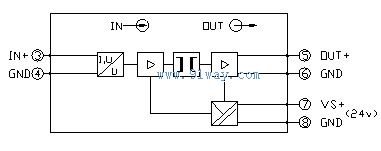

方框圖

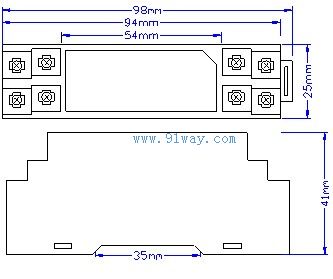

外形尺寸
