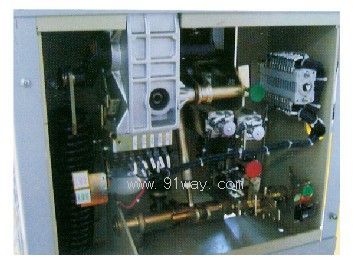

ZN13(西門子3AF型) 型彈簧操動機構可供操作ZN12/ZN13型戶內高壓真空斷路器及合閘功與之相當的其它戶外或戶內真空斷路器，其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求。可用交流或直流電源電動操作，亦可手動操作。

ZN13(3AF型)型彈簧操動機構技術參數
1．儲能電機采用單向永磁直流電動機，其技術數據見下圖：
型 號 額定工作電壓(V) 額定電功率(w) 正常工作電流(A)
HDZ-1 2280B -110 220 3.56
HDZ-22280B -220 220 1.28
HDZ-1 2880B -110 275 4.4
HDZ-22880B -220 275 2.2
HDZ-13580B -110 350 5.5
HDZ-23580B -220 350 2.75
2．分合閘電磁鐵采用螺管式電磁鐵，其技術參數見下圖：
額定工作電壓(V) ～220 -220 -110
額定工作電流(A) 3.4 1.5 3.4
額定電功率(w) 748 372 374
20℃時線圈電阻值(Ω) 65 150 33
正常工作電壓范圍 合閘85％～1 2096額定工作電壓
分閘65％～120％額定工作電壓、
小于30％額定工作電壓時3次不得分

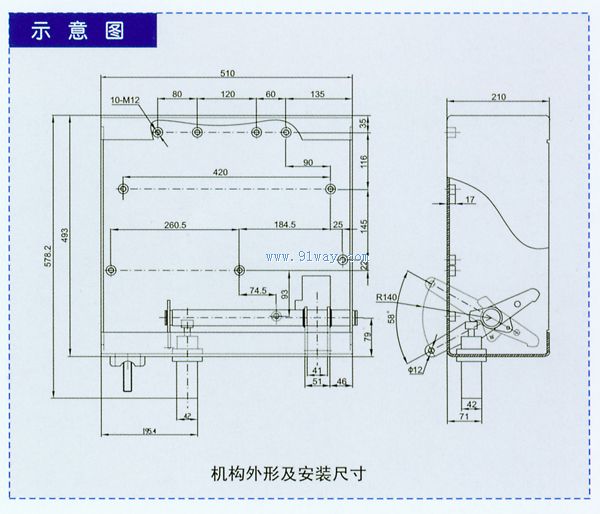

3．機構輸出轉角58°-62°。
4．機構行程為72mm。
5．機構合閘功：190-260J。

訂貨須知
1．所配斷路器型號規格、操作電壓、斷路器額定開斷電流。
2．機構型號及規格。
3．其它技術要求。
