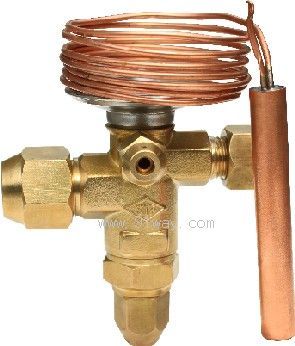

SM(E)系列熱力膨脹閥產品詳細說明：

概述 SM(E)、SMJ(E)、ST(E)、STJ(E)系列是新一代可換閥芯的熱力膨脹閥，它是制冷空調系統中一個重要部件，安裝于儲液筒與蒸發器之間，使高溫高壓液態制冷通過節流成為低壓濕蒸汽，由于低壓濕蒸汽的蒸發吸熱使制冷系統達到降溫目的。 SM(E)、SMJ(E)、ST(E)、STJ(E)系列熱力膨脹閥，采用多種充注形式，能滿足 空調、冷藏柜、冰箱、除濕機等各種系統需求。特點過熱度調節穩定不銹鋼波紋膜片 可更換閥芯 閥進口裝有過濾器使用R22、R134a、R407c、R410A、R404A/R507 可提供MOP功能安全工作壓力4.5MPa 溫包最高溫度75℃ SMJ(E)、STJ(E)采用先進的激光焊接技術過熱度調節旋下密封螺帽，旋轉調節桿，順時針旋轉過熱度增加，逆時針旋轉過熱度減小，每旋轉一圈過熱度增加或減小大約4K，出廠過熱度調定為3.5K。安裝使用可以任何位置安裝，但必須靠近分配器或蒸發器進口處。系統中制冷劑的流動方向與閥體上箭頭指向方向一致。感溫包的安裝應保證感溫包充分感受蒸發器出口溫度，外平衡管安裝在感溫包附近，并從回氣管頂部引出。

SM(E)系列熱力膨脹閥選型表格Technical data

閥芯 編號 Cage

型號Model

制冷劑  Refrigerant

接管尺寸 Connection size

毛細管長度 Capillary length

重量 Weight

R22

R134a

R407c

R404A/R507

進口Inlet

出口Outlet

外平衡External equalizer

規格 Type

額定容量 (KW) Nominal Copacity (KW)

規格 Type

額定容量 (KW) Nominal Copacity (KW)

規格 Type

額定容量 (KW) Nominal Copacity (KW)

規格 Type

額定容量 (KW) Nominal Copacity (KW)

0

SM(E)   SMJ(E)   ST(E)   STJ(E)

1/3H

1.12

1/5M

0.65

1/3N

1.07

1/4S

0.83

3/8 或 φ10   SAE or ODF

1/2 或 φ12   SAE or ODF

1/4 或 φ6   SAE or ODF

1m

0.5kg

1

3/4H

2.53

2/5M

1.50

3/4N

2.68

1/2S

1.94

2

1H

3.37

1/2M

2.50

1N

4.35

1S

3.30

3

1.5H

5.06

1-1/3M

4.0

1.5N

5.28

1-1/2S

5.28

4

2.5H

8.43

2M

6.2

2.5N

8.80

2-1/3S

8.4

5

4H

13.49

2.5M

8.20

4N

14.1

3S

10.60

6

5H

16.87

3M

9.50

5N

16.4

3-1/2S

12.16

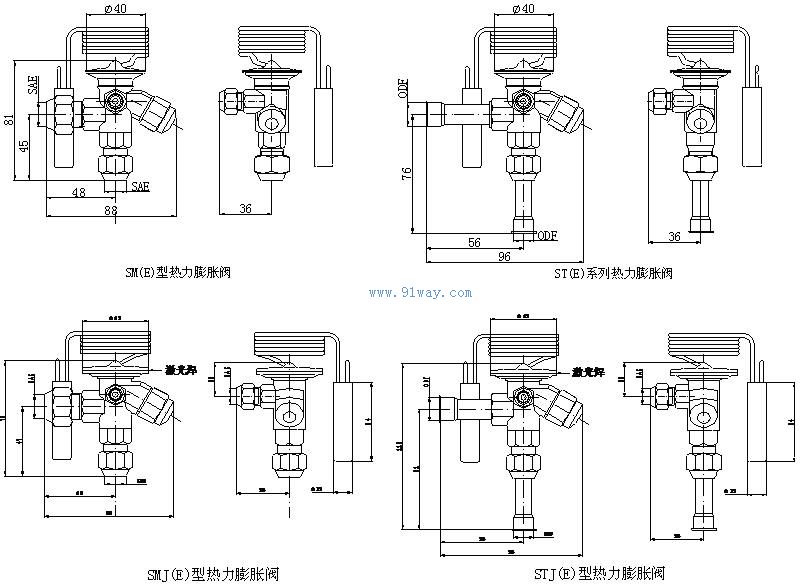

外形尺寸Dimensions



注：名義制冷量是基于蒸發溫度te=4.4℃，冷凝溫度tc=40℃,閥前制冷劑溫度為t1=37.8℃。
t1= 37.8℃. R134a：ΔP=0.46MPa， R22：ΔP=0.69 MPa， R404A：ΔP=0.72MPa，R407C：ΔP=0.69MPa. SM(E)、ST(E)膨脹閥擴展容量表（KW） ST(E)、STJ(E) extended capacity tables

SM(E)、ST(E)膨脹閥擴展容量表（KW）

R22 型號規格	蒸發溫度（℃） Evaporating temperature （℃）
	+10℃						+4.4℃						-6.7℃
	通過閥的壓降 Pressure drop across valve (MPa)
	0.52	0.69	0.86	1.03	1.21	1.38	0.52	0.69	0.86	1.03	1.21	1.38	0.52	0.69	0.86	1.03	1.21	1.38
1/3H	0.96	1.15	1.28	1.39	1.51	1.57	0.93	1.12	1.23	1.34	1.46	1.57	0.75	1.02	1.12	1.23	1.35	1.46
3/4H	2.16	2.59	2.88	3.12	3.40	3.54	2.09	2.53	2.77	3.02	3.29	3.54	1.69	2.30	2.52	2.77	3.04	3.28
1H	2.88	3.45	3.84	4.16	4.53	4.72	2.79	3.37	3.70	4.02	4.39	4.72	2.25	3.07	3.36	3.69	4.05	4.38
2H	4.32	5.18	5.76	6.24	6.80	7.07	4.19	5.06	5.55	6.04	6.58	7.07	3.38	4.60	5.05	5.54	6.08	6.57
3H	7.21	8.63	9.60	10.40	11.33	11.79	6.98	8.43	9.25	10.06	10.97	11.79	5.63	7.67	8.41	9.23	10.13	10.95
4H	11.53	13.80	15.37	16.63	18.13	18.86	11.17	13.49	14.79	16.10	17.55	18.86	9.01	12.27	13.45	14.76	16.21	17.52
5H	14.41	17.25	19.21	20.79	22.66	23.58	13.96	16.87	18.49	20.12	21.94	23.58	11.27	15.33	16.82	18.45	20.26	21.90
R22 型號規格	蒸發溫度（℃） Evaporating temperature （℃）
	-17.8℃						-29℃						-40℃
	通過閥的壓降 Pressure drop across valve (MPa)
	0.69	0.86	1.03	1.21	1.38	1.55	0.86	1.03	1.21	1.38	1.55	1.72	1.03	1.21	1.38	1.55	1.72	1.90
1/3H	0.81	0.91	1.00	1.08	1.12	1.23	0.72	0.78	0.85	0.92	0.95	1.01	0.58	0.63	0.67	0.72	0.75	0.79
3/4H	1.83	2.04	2.24	2.43	2.53	2.78	1.61	1.76	1.90	2.06	2.15	2.26	1.31	1.42	1.52	1.61	1.69	1.77
1H	2.44	2.72	2.99	3.25	3.37	3.70	2.15	2.35	2.54	2.75	2.86	3.02	1.75	1.89	2.02	2.15	2.26	2.36
2H	3.67	4.09	4.48	4.87	5.06	5.55	3.23	3.52	3.80	4.13	4.29	4.53	2.62	2.84	3.03	3.23	3.38	3.54
3H	6.11	6.81	7.46	8.11	8.43	9.26	5.38	5.87	6.34	6.88	7.15	7.55	4.36	4.73	5.06	5.38	5.64	5.90
4H	9.78	10.89	11.94	12.98	13.49	14.81	8.60	9.38	10.14	11.00	11.44	12.08	6.98	7.57	8.09	8.61	9.02	9.44
5H	12.22	13.62	14.93	16.23	16.87	18.51	10.75	11.73	12.68	13.75	14.30	15.10	8.73	9.46	10.11	10.76	11.28	11.80
R134a 型號規格	蒸發溫度（℃） Evaporating temperature （℃）
	+10℃						+4.4℃						-6.7℃
	通過閥的壓降 Pressure drop across valve (MPa)
	0.30	0.41	0.55	0.69	0.86	1.03	0.30	0.41	0.55	0.69	0.86	1.03	0.41	0.55	0.69	0.86	1.03	1.21
1/5M	0.70	0.85	0.96	1.07	1.21	1.32	0.53	0.65	0.74	0.83	0.95	1.04	0.55	0.63	0.72	0.79	0.88	0.95
2/5M	1.41	1.70	1.92	2.14	2.42	2.63	1.23	1.50	1.70	1.90	2.17	2.37	1.26	1.45	1.65	1.82	2.02	2.18
1/2M	1.76	2.13	2.40	2.68	3.03	3.29	2.05	2.50	2.84	3.18	3.63	3.96	2.10	2.42	2.76	3.04	3.37	3.64
1M	3.52	4.25	4.80	5.35	6.06	6.58	3.27	4.0	4.55	5.10	5.81	6.33	3.36	3.86	4.40	4.84	5.37	5.80
2M	7.04	8.50	9.60	10.70	12.12	13.16	5.68	6.70	7.61	8.52	9.71	10.58	5.63	6.47	7.38	8.12	9.01	9.73
2-1/2M	8.80	10.63	12.00	13.38	15.15	16.45	6.90	8.20	9.35	10.47	11.94	13.01	6.89	7.92	9.03	9.93	11.02	11.90
3M	10.56	12.75	14.40	16.05	18.18	19.74	8.06	9.50	10.83	12.13	13.83	15.07	7.98	9.18	10.47	11.52	12.79	13.81

SM(E)、ST(E)膨脹閥擴展容量表（KW）1

R134a型號規格	蒸發溫度（℃） Evaporating temperature （℃）
	-17.8℃						-29℃						-40℃
	通過閥的壓降 Pressure drop across valve (MPa)
	0.41	0.55	0.69	0.86	1.03	1.21	0.55	0.69	0.86	1.03	1.21	1.38	0.55	0.69	0.86	1.03	1.21	1.38
1/5M	0.42	0.48	0.54	0.61	0.66	0.72	0.35	0.40	0.44	0.49	0.54	0.59	0.25	0.28	0.31	0.35	0.38	0.39
2/5M	0.97	1.12	1.25	1.40	1.53	1.67	0.82	0.93	1.02	1.13	1.24	1.35	0.59	0.66	0.73	0.84	0.91	0.95
1/2M	1.62	1.86	2.08	2.33	2.54	2.77	1.36	1.55	1.71	1.90	2.09	2.28	0.98	1.09	1.21	1.39	1.50	1.58
1M	2.59	2.98	3.37	3.77	4.11	4.48	2.18	2.49	2.74	3.04	3.34	3.64	1.57	1.76	1.95	2.24	2.42	2.52
2M	4.39	5.05	5.66	6.34	6.91	7.53	3.69	4.21	4.63	5.14	5.65	6.16	2.66	2.98	3.31	3.81	4.11	4.32
2-1/2M	5.31	6.11	6.84	7.66	8.35	9.10	4.46	5.08	5.59	6.20	6.82	7.43	3.21	3.60	3.40	3.91	4.22	4.43
3M	6.14	7.06	7.91	8.86	9.66	10.53	5.16	5.88	6.47	7.18	7.90	8.61	3.72	4.17	4.63	5.32	5.75	6.04
R407c型號規格	蒸發溫度（℃） Evaporating temperature （℃）
	+10℃						+4.4℃						-6.7℃
	通過閥的壓降 Pressure drop across valve (MPa)
	0.52	0.69	0.86	1.03	1.21	1.38	0.52	0.69	0.86	1.03	1.21	1.38	0.52	0.69	0.86	1.03	1.21	1.38
1/3N	0.87	1.01	1.13	1.21	1.35	1.43	1.05	1.22	1.37	1.49	1.59	1.71	1.00	1.18	1.29	1.41	1.57	1.67
3/4N	1.74	2.02	2.26	2.41	2.71	2.86	2.62	3.05	3.33	3.64	3.71	4.08	2.46	2.90	3.23	3.52	3.71	4.08
1N	2.18	2.52	2.83	3.02	3.39	3.58	4.26	4.95	5.57	5.94	6.68	7.06	4.08	4.83	5.19	5.94	6.30	6.68
2N	4.35	5.04	5.66	6.03	6.77	7.15	6.86	7.98	8.91	9.65	10.49	11.13	6.68	7.79	8.55	9.28	10.02	10.77
3N	8.70	10.08	11.32	12.06	13.54	14.30	11.45	13.31	14.47	15.96	17.23<,, /P>	18.19	10.77	12.62	14.11	15.58	16.71	17.83
4N	10.88	12.60	14.15	15.08	16.93	17.88	13.73	15.96	17.44	19.48	20.97	22.57	13.36	15.36	17.08	18.73	20.33	21.73
5N	13.05	15.12	16.98	18.09	20.31	21.45	16.02	18.63	20.40	22.57	24.35	25.85	15.36	17.99	19.91	21.73	23.60	25.09
R407c型號規格	蒸發溫度（℃） Evaporating temperature （℃）
	-17.8℃						-29℃						-40℃
	通過閥的壓降 Pressure drop across valve (MPa)
	0.69	0.86	1.03	1.21	1.38	1.55	0.86	1.03	1.21	1.38	1.55	1.72	1.03	1.21	1.38	1.55	1.72	1.90
1/3N	0.93	1.01	1.15	1.26	1.34	1.41	0.78	0.85	0.93	1.01	1.04	1.12	0.71	0.74	0.77	0.85	0.88	0.93
3/4N	2.34	2.59	2.85	3.07	3.27	3.49	1.93	2.12	2.30	2.44	2.65	2.74	1.71	1.85	1.98	2.08	2.20	2.30
1N	3.71	4.45	4.83	5.19	5.57	5.94	3.17	3.52	3.71	4.08	4.45	4.83	2.83	3.05	3.27	3.45	3.64	3.71
2N	6.30	7.06	7.43	8.16	8.91	9.28	5.19	5.57	5.94	6.30	7.16	7.43	4.45	4.83	5.19	5.57	5.94	6.30
3N	10.02	11.13	12.25	13.36	14.47	15.22	8.55	9.28	10.02	10.77	11.23	11.88	7.43	8.16	8.55	8.91	9.65	10.02
4N	12.36	13.85	15.36	16.49	17.60	18.73	10.49	11.23	12.36	13.10	13.85	14.60	8.91	9.73	10.49	11.23	11.60	11.98
5N	14.24	16.11	17.60	19.10	20.23	21.73	11.98	13.10	14.23	14.98	16.11	16.86	10.40	11.23	12.36	12.73	13.48	14.24
