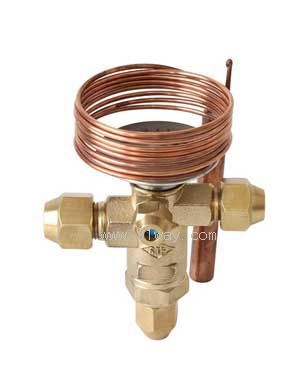

NRF(E)系列熱力膨脹閥產品詳細說明：

概述
NRF(E)/RT(E)系列熱力膨脹閥是一體式膨脹閥，適用與空調、商業制冷、運輸空調及冷凍等領域。

特點
穩定的過熱度調節性能。
蒸發溫度范圍： -40℃～+10℃。
可提供MOP（馬達過載保護）功能。
可更換進口濾網。
適用R22, R134a, R407c, R404A/R507冷媒等介質。
過熱度調節
出廠過熱度設定為3.5K，靜過熱度調節范圍2～8K。
旋下密封螺帽，旋轉調節桿，順時針轉動調節桿一圈，過熱度增加1.5K，
逆時針轉動調節桿一圈，過熱度減少1.5K。

NRF(E)系列熱力膨脹閥選型表格Technical data

注：名義制冷量是基于蒸發溫度te=4.4℃，冷凝溫度tc=40℃,閥前制冷劑溫度為t1=37.8℃。

概述
RTB/RTBT系列熱力膨脹閥具有雙向節流功能，被廣泛運用在熱泵、空調制冷系統。
特點
雙向流通能力
蒸發溫度范圍： -40℃～+10℃。
可提供MOP（馬達過載保護）功能。
穩定的過熱度調節性能。。
使用R22, R134a, R407c, R404A/R507冷媒等介質。
過熱度調節
出廠過熱度設定為3.5K，靜過熱度調節范圍2～8K。旋下密封螺帽，旋轉調節桿，
順時針轉動調節桿一圈，過熱度增加1.5K，
逆時針轉動調節桿一圈，過熱度減少1.5K。

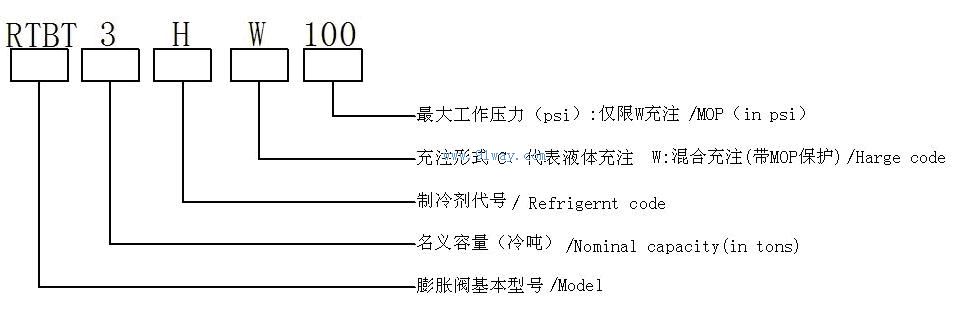

NRF(E)系列熱力膨脹閥命名方式：
例：


制冷劑代號（Refrigernt code）：
H（R22） R（R502）
M（R134a） N（R407C） S（R404A/R507）

NRF(E)系列熱力膨脹閥選型表格Technical data

R134a			R22			R407c			R404A/R507
型號 （Model）		名義容量 Nominal capacity (KW)	型號 （Model）		名義容量 Nominal capacity (KW)	型號 （Model）		名義容量 Nominal capacity (KW)	型號 （Model）		名義容量 Nominal capacity (KW)
RTB RTBT	1/2M	1.76	RTB RTBT	1H	3.52	RTB RTBT	1N	3.52	RTB RTBT	2/3S	2.35
RTB RTBT	1-1/2M	5.28	RTB RTBT	2H	7.04	RTB RTBT	2N	7.04	RTB RTBT	1-1/2S	5.28
RTB RTBT	2M	7.04	RTB RTBT	3H	10.56	RTB RTBT	3N	10.56	RTB RTBT	2S	7.04
RTB RTBT	2-1/2M	8.80	RTB RTBT	4H	14.08	RTB RTBT	4N	14.08	RTB RTBT	3S	10.56
RTB RTBT	3M	10.56	RTB RTBT	5H	17.60	RTB RTBT	5N	17.60	RTB RTBT	3-1/2S	12.32
RTB RTBT	4M	12.32	RTB RTBT	6H	21.12	RTB RTBT	6N	21.12	RTB RTBT	4S	14.08
RTB RTBT	5-1/2M	19.36	RTB RTBT	7-1/2H	26.40	RTB RTBT	7-1/2N	26.40	RTB RTBT	5S	17.60
RTB RTBT	7-1/2M	26.40	RTB RTBT	10H	35.20	RTB RTBT	10N	35.20	RTB RTBT	7S	24.64
RTB RTBT	9M	31.68	RTB RTBT	12H	42.24	RTB RTBT	12N	42.24	RTB RTBT	8-1/2S	29.92

注：名義制冷量是基于蒸發溫度te=4.4℃，冷凝溫度tc=40℃,閥前制冷劑溫度為t1=37.8℃。

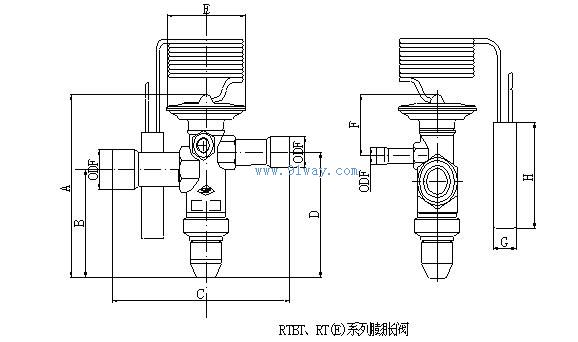

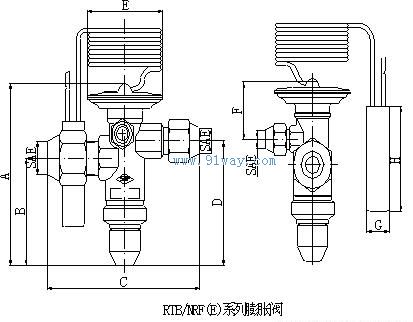

外形尺寸Dimensions
