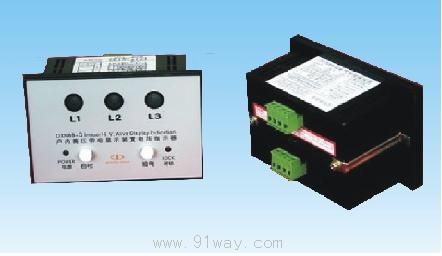

DXN-8B系列戶內高壓帶電顯示裝置電壓指示器在面板上設置了自檢和驗電按鈕，三相指示燈只有在滿足使用條件的情況下（詳見顯示裝置功能），按下自檢或驗電按鈕，三相指示燈才能發亮，這樣可大大提高發光元件的使用壽命。其內部電路由于采用低功耗的發光元件，使得整機功耗低，性能更穩定、可靠性更高。為方便用戶現場雙電源核定相位，指示器面板設置了相位測試端，同時指示器外殼的面框采用前端可卸式，用戶現場不用打開指示器外殼就可更換指示燈，廣泛適用于戶內3.6、7.2、12、24、40.5kV、頻率50Hz的高壓電氣設備中，與電壓傳感器配套使用，可以反映高壓帶電狀況，與隔離開關、接地開關配套，還可提高配套產品的防誤性能。

DXN-8B系列戶內高壓帶電顯示裝置電壓指示器正常工作條件：

環境溫度：＋40℃~－25℃；
海撥高度：不高于2000m；
環境相對濕度日平均值不大于95％，
月平均值不大于90％。

○ 顯示裝置（電壓指示器）型號含義及功能;

AB-DXN 8B－ 口 / 口 口 口—口—口—口
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①戶內高壓帶電顯示裝置②設計序號
③額定電壓等級④指示器規格 T:提示型指示器 Q:閉鎖型指示器
⑤S：發光二極管閃動發光；不注明表示發光二極管常亮發光
⑥K：面板設置指示燈休止開關；不注明表示不帶開關
⑦2：“一拖二”方案；不注明表示一套傳感器配一個指示器方案
⑧B：配黑色驗相端；Y：驗相端顏色分別為黃 綠 紅；不注明表示不帶驗相端
⑨X1.0：配普通線； PX1.0：配屏蔽線； 不注明表示不配線
(1.0表示配1M的線，線的長度可以根據客戶的要求而定)

O 產品體積及開孔尺寸
1、體積：120X80X65mm
2、開孔尺寸：100.5X70.5mm

驗電按鈕功能：

1、高壓側斷電時，按下驗電按鈕，顯示高壓帶電的A、B、C指示燈應該不亮；
2、當高壓端電壓達到額定相電壓15%~<65%時，按下驗電按鈕，顯示高壓帶電的A、B、C指示燈開始分別指示高壓端帶電狀況；(與電壓傳感器配套使用接線圖見圖2)。
Q型電壓指示器 除上述功能外，還可以達到：當三相高壓母線中，任何一相電壓達到額定相電壓65%~100%時，電子線路控制繼電器輸出接點J打開，處于強制閉鎖狀態；
(背視接線圖中3、4或K1、K2端子)。當三相均不帶電，①二次工作電源正常，輸出接點閉合，處于解鎖狀態；
②二次工作電源斷開，輸出接點打開，處于保護閉鎖狀態。
注：序號3、4狀態屬于指示器保護狀態，當指示器失去工作電源，無論高壓端是否有電壓，閉鎖繼電器
輸出接點始終處于斷開位置。
本裝置只作提示性，工作人員需進入帶電間隔必須嚴格遵守電業安全操作規程。
注意事項 :
☆　指示器信號輸入端a、b、c與接地之間不能進行2000V/1min耐壓（因?yàn)閍、b、c與
接地之間通過指示燈已經形成了工作回路），否則會損壞指示器。
☆ 指示器可以進行2000V/1min試驗的部位為：①電源輸入端并聯對地；②繼電器接點接點并聯對地。

DXN-8B系列戶內高壓帶電顯示裝置電壓指示器
