您的位置：您的位置：首頁 → 高壓電器 → 高壓斷路器 → SF6氣體斷路器 → LW36-72.5戶外高壓六氟化硫斷路器

產品名稱：

LW36-72.5戶外高壓六氟化硫斷路器

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- SF6氣體斷路器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

LW36-72.5戶外高壓六氟化硫斷路器產品詳細說明：

LW36-72.5/126戶外高壓交流瓷柱式

使用環境條件
環境溫度 -25～+40℃/-40～+40℃（耐寒型）
海拔高度 ≤2500m
空氣濕度月平均≯90%（25℃）
風 速 ≯35m/s
日照強度 ≤1000w/m2
地震裂度 8度
覆冰厚度 ≤10mm
污穢等級 Ⅲ級/Ⅳ級
最大日溫差 25K

LW36-72.5戶外高壓六氟化硫斷路器主要技術參數

序號	技術 要求	單位	數 值	數 值
1	額定電壓	kV	72.5	126
2	額定頻率	Hz	50	50
3	額定電流	A	3150	3150
4	額定斷路器開斷電流	kA	40	40
5	額定短路關合電流	kA	100	100
6	首開極系數		1.5	1.5
7	額定短時耐受電流	kA	40（4S）	40（4S）
8	額定峰值耐受電流	kA	100	100
9	近區故障開斷電流	kA	36/30	36/30
10	額定失步開斷電流	kA	10	10
11	額定短時工頻耐受電壓	kV	160（對地、相間）	230（對地、相間）
11	額定短時工頻耐受電壓	kV	202（斷口）	230+73（斷口）
12	額定雷電沖擊耐受電壓（峰值）	kV	350（對地、相間）	550（對地、相間）
12	額定雷電沖擊耐受電壓（峰值）	kV	410（斷口）	550+103（斷口）
13	5min零表壓工頻耐受電壓	kV	84	95
14	額定操作順序		0-0.3s-C0-180s-C0	0-0.3s-C0-180s-C0
15	合閘時間	ms	75±8	75±8
16	分閘時間	ms	30±5	30±5
17	全開斷時間		≤3周波	≤3周波
18	SF6氣體壓力（20℃）	MPa	0.6/0.55/0.5	0.6/0.55/0.5
19	SF6氣體年漏氣率	%	≤0.5	≤0.5
20	所配操動機構		CT30彈簧操動機構	CT30彈簧操動機構
21	接線端子水平縱向拉力	N	1250	1250
22	接線端子水平橫向拉力	N	750	750
23	接線端子垂直方向拉力	N	1000	1000

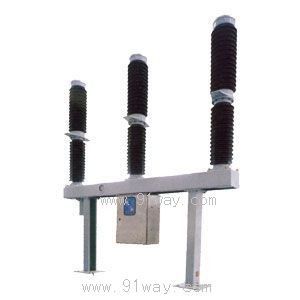

LW36-72.5戶外高壓六氟化硫斷路器（示意圖）
