FDL4-12/400型戶外交流高壓六氟化硫自動分段器，是以六氟化硫氣體作為滅弧介質和絕緣介質。主要是用于交流50Hz、12kV的輸電線路中的一種控制和保護設備，可以與重合器、斷路器及熔斷器 等設備配合。當其負載側線路或設備發生故障時，故障電流達到或超過額定啟動電流整定值，則分段器就對后備保護設備的開斷動作進行計數。當計數次數達到整定值時，分段器自動分閘并合閘閉鎖。分段器具有分閘閉鎖狀態記憶功能，還具有和母線單相接地自動跳閘功能，并無需外加輔助電源。就 地遠距離分、合閘遙控，也可通過RS485接口，實現三遙。

FDL4-12/400戶外柱上高壓六氟化硫自動分段器結構特點：
1、采用電子PT、ct浮充電，并可ac220v充電。
2、配有rs485，rs232兩種通訊接口，多種通信協議。
3、實現“四遙”功能，即遙控、遙調、遙信、遙測。
4、具備就地遙控操作開關分合閘功能，遙控距離距離30米。
5、隨時隨地整定跳閘電流，整定值靈活，功能性大。
6、具有抑制電流涌流的功能。
7、微機保護測控裝置內配置20節一組蓄電池、停電后蓄電池容量能支持50小時。

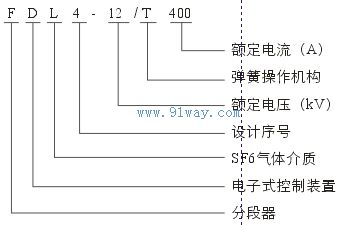

FDL4-12/400戶外柱上高壓六氟化硫自動分段器型號含義

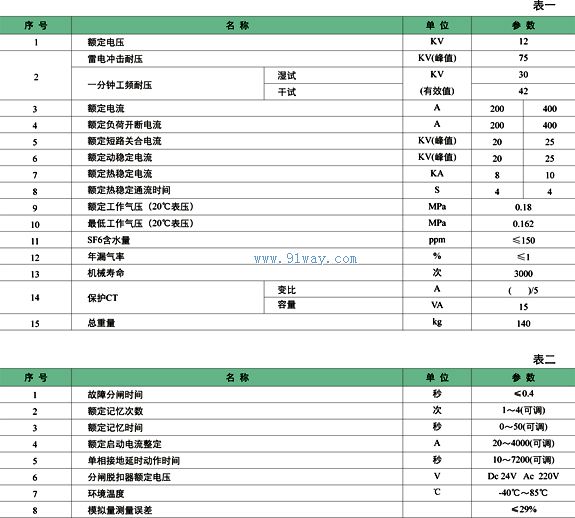

FDL4-12/400戶外柱上高壓六氟化硫自動分段器主要技術參數

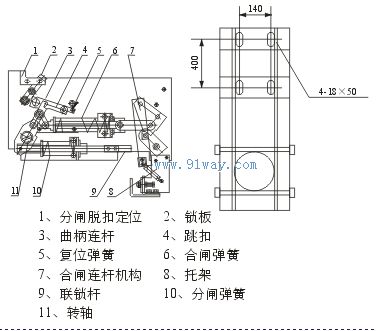

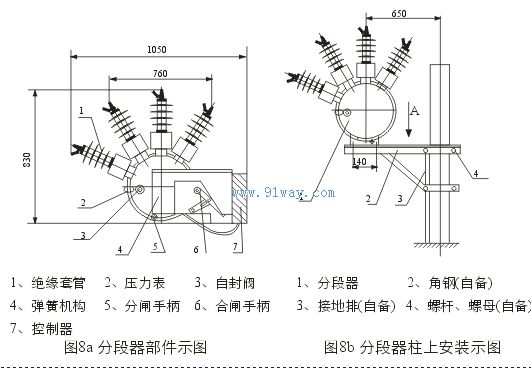

FDL4-12/400戶外柱上高壓六氟化硫自動分段器外形及安裝尺寸

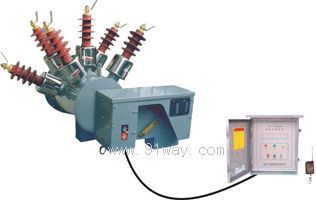

FDL4-12/400戶外柱上高壓六氟化硫自動分段器
