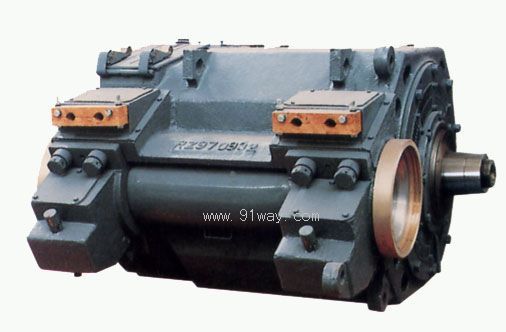

ZD109直流牽引電動機產品詳細說明：

ZD109（ZQDR-410C）直流牽引電動機是一種客貨運內燃機車的四極、強迫通風、串勵直流牽引電動機。在設計制造方面，吸收了國外的一些先進技術，工藝上采用國內最先進的真空壓力一體化浸漆，并采用鑄鋼抱軸瓦機座，是ZD109系列原型機。該電機主要用于東風4C內燃機車上。

ZD109直流牽引電動機主要技術參數：
額定功率（Rated Power）：480KW
額定電壓（Rated Voltage）: 645V
額定電流（Rated Current）: 800A
額定轉速（Rated Speed）: 754 r/min
最大轉速（Max Speed））: 2350 r/min
額定效率（Rated Efficiency）: 93%
最高電壓（Max Voltage）: 870V
最大恒功率轉速（Max Speed at Constant Power）: 1880 r/min
最大電流（Max Current）: 1110A
工作制（Duty）: s1
絕緣等級（Insulation class ）: H/F
勵磁方式（Exciting Type）: 串勵 Serier-Wound
冷卻方式（Cooling Method）: 強迫通風Forced Ventilation
重 量（Weight）:3060kg
