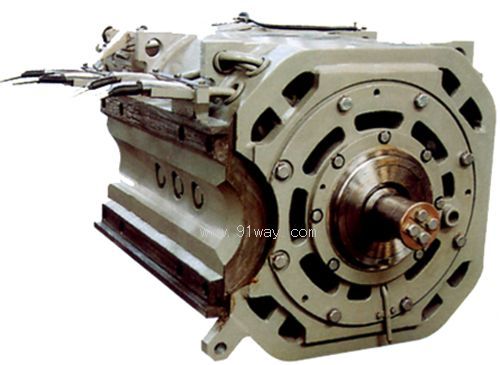

ZD109B直流牽引電動機產品詳細說明：

ZD109B直流牽引電動機，是一種用于大功率客、貨運內燃機的直流牽引電動機，該電機功率大，恒功調速范圍寬，換向性?xún)?yōu)良。其結構特點是：機座采用鋼板壓形焊接機座，滾動抱軸承結構；使其更符合鐵路的重載，該電機主要用于東風4D內燃機車上。

ZD109B直流牽引電動機主要技術參數：
額定功率（Rated Power）：530KW
額定電壓（Rated Voltage）: 670V
額定電流（Rated Current）: 845A
額定轉速（Rated Speed）: 770r/min
最大轉速（Max Speed））: 2385 r/min
額定效率（Rated Efficiency）: 93%
最高電壓（Max Voltage）: 980V
額定風量（Rated Air Flow）: 110m3/min
最大恒功率轉速（Max Speed at Constant Power）: 2190 r/min
最大電流（Max Current）: 1200A
工作制（Duty）: s1
絕緣等級（Insulation class ）: H/H
勵磁方式（Exciting Type）: 串勵 Serier-Wound
冷卻方式（Cooling Method）: 強迫通風Forced Ventilation
重 量（Weight）:2850kg
