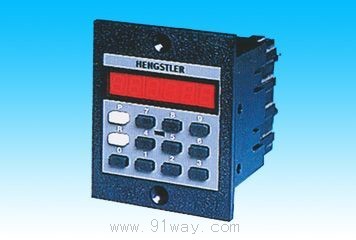

產品名稱： | 711型預置計數器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 電子計數器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
711型預置計數器以最新制造的集成電路為基礎，電路元件高度集成化，鍵盤設計符合國際標準，使用簡單安全；交流供電單元上還為電子脈沖發生器提供了24VDC/60mA的電源，六位數碼管顯示，具有零消隱功能。應用于包裝機械、印刷機械。
711-400繼電器輸出，負沿觸發計數器
711-410繼電器輸出，正沿觸發計數器
711-424晶體管輸出，負沿觸發計數器
711-427晶體管輸出，正沿觸發計數器

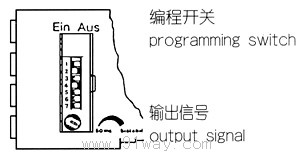

編程開關示意圖：
產品系列及相關技術參數：
|
功能 |
編程開關 | |||||||
|
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
S7 | ||
|
復位輸入 |
低頻 |
左 |
||||||
|
高頻 |
右 |
|||||||
|
計數脈沖輸入 |
低頻 |
左 |
||||||
|
高鎖 |
右 |
|||||||
|
預置輸入 |
鎖住 |
左 |
||||||
|
選通 |
右 |
|||||||
|
自動循環 |
是 |
左 |
||||||
|
否 |
右 |
|||||||
|
工作方式輸入 |
置位 |
左 |
||||||
|
復位 |
右 |
|||||||
|
計數方式 |
遞減 |
左 |
||||||
|
遞增 |
右 |
|||||||
|
鍵盤復位 |
鎖住 |
左 | ||||||
|
選通 |
右 | |||||||
| 計數器 | |
| 顯示 | 7段紅色LED顯示 |
| 數位 | 6位 |
| 字高 | 7mm |
| 電源電壓 | 12~24VDC±10%，220VAC（帶電源包） |
| 功耗 | VOP=12V，Imax=120mA |
| 外熔斷器 | 250mA |
| 數據保存 | 約10年 |
| 計數脈沖及復位脈沖 | |
| 輸入阻抗 | 22K |
| 門檻電壓 | 高電平>=8V,低電平<=2V |
| 權限輸入電壓 | 正負40V |
| 觸發沿 | 正沿或負沿（據型號而定） |
| 極限計數頻率 | 5KHz，整形時30Hz |
| 最小脈沖周期 | 100us，整形時17ms |
| 輸出 | |
| 繼電器輸出 | 信號周期 最小50ms |
| 可調或雙穩態 | |
| 觸點負載 50VA | |
| 晶體管輸出 | 約50ms 或設為雙穩態 |
| 開關電壓 VOP/0V | |
| 開關電流 最大40mA | |
| 其它 | |
| 保護等級 | 2級 |
| 前面板保護 | IP 54，DIN 40050 |
| 插接保護 | IP 00，DIN 40050 |
| 安全說明 | VDE 0411 |
| 抗干擾能力 | IEC 801，3級 |
| 工作溫度 | -10度~+50度 |
| 存儲溫度 | -20度~+70度 |

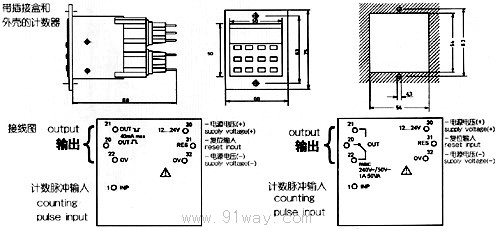

安裝尺寸圖：
711型預置計數器
