JDM12系列電子式計數繼電器產品詳細說明：

JDM12系列電子式計數繼電器適合在交流50/60Hz，電壓至380V或直流電壓至 48V的自動控制電路中作計數元件，可按預置樹接通或分?jǐn)嚯娐贰．a(chǎn)品符合GB14048標準，具有計數正確、顯示清晰等特點，帶有停電保持功能，外形尺寸為48×48，安裝方式為插拔式，可適用于面板安裝、裝置安裝、導軌安裝。

型號	JDM12
型式規格	遞增/遞減計數，帶停電保持功能
計數范圍	0-9999
計數輸入方式	觸點信號、脈沖電壓、脈沖電平
觸點型式	SPDT
觸點容量	5A AC220V (阻性負載res.load)
電壽命(AC-12)	2×105
特點	LED顯示，多種輸入方式，有停電保持功能。
產品認證	CCC申請中

規格品種

型號	計數范圍	設定方式	額定電壓
JDM12-2	0-99	指輪開關	AC24,36,48,110, 127,220,380V DC24,48V
JDM12-2H
JDM12-4	0-9999
JDM12-4H

技術數據

A:觸點信號輸入：計數頻率最高25cps

B:脈沖電壓輸入： 脈沖幅度：Vpp≥24V，Ip≥10mA 脈沖寬度：Tτ≥10ms 脈沖周期：Tc≥40ms

C:脈沖電平輸入：Vpp=6V，Ip≥200µA

計數誤差	不大于±1次計數
觸點數量	1轉換
觸點容量	AC220V 5A 阻性負載Res.load
消耗功率	3W，3VA
機械壽命	1×106
電壽命	2×105

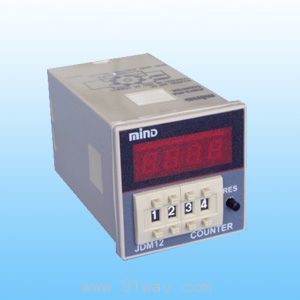

JDM12系列電子式計數繼電器
