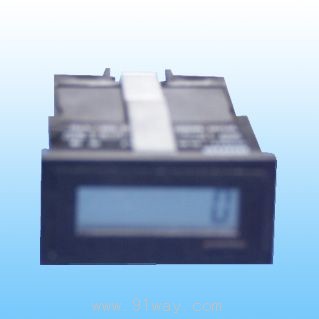

JDM24系列電子式計數繼電器產品詳細說明：

JDM24系列電子式計數繼電器適用于無源及有源交流50/60Hz，電壓至380V或直流電壓至48V的自動控制電路中作計數元件。產品符合GB14048標準，具有計數正確、顯示清晰等特點，帶有停電保持功能，外形尺寸為48×48，安裝方式為面板式，有大小兩種適用不同安裝場合。

型號	JDM24
型式規格	基型(遞增計數)、電平控制可逆計數、90°相位控制可逆計數、帶停電保持功能
計數范圍	0-999999
計數輸入方式	觸點信號、脈沖電壓
觸點型式	--
觸點容量	--
電壽命(AC-12)	1×106
特點	6位LCD顯示，多種計數輸入方式，可保持?jǐn)?shù)據達五年。
產品認證	CCC申請中

JDM24系列電子式計數繼電器規格品種

型號	計數范圍	信號輸入電壓
JDM24-6H	0-999999	AC24,36,48,110,220,380V DC24,48V
JDM24-6L
JDM24-6HS
JDM24-6LS
JDM24-6HX
JDM24-6LX
JDM24-6HW	0-999999	無源機械觸點輸入
JDM24-6LW
JDM24-6HSW
JDM24-6LSW
JDM24-6HXW
JDM24-6LXW

技術數據

工作型式： 有源：交流24V-380V，直流24-48V電壓信號輸入。 多種規格可選 無源：觸點信號輸入。

脈沖信號： L型：低速，脈沖為方波，脈寬不小于15ms H型：高速，脈沖為方波，脈寬不小于1ms

計數誤差	不大于±1次計數
清 零	外部清零，手動清零（清零信號時間20ms）
電壽命	1×106

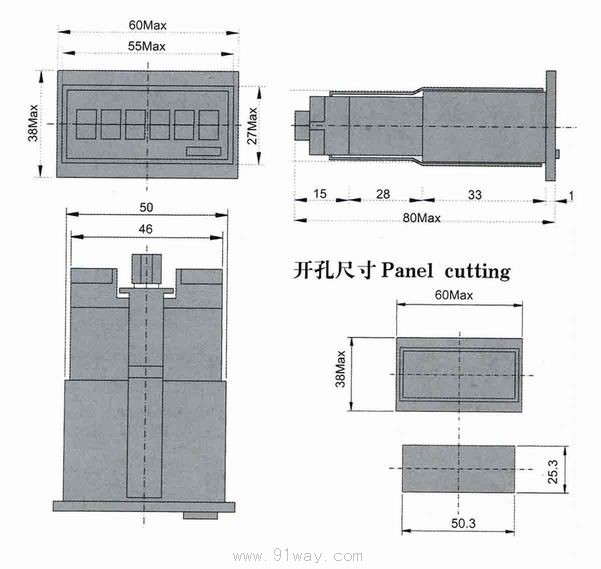

JDM24系列電子式計數繼電器外形尺寸及安裝尺寸
