JDM72系列電子式計數繼電器產品詳細說明：

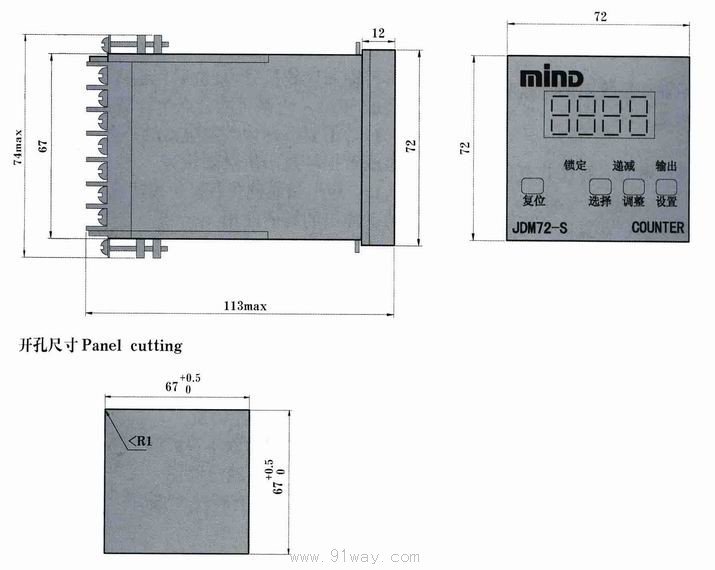

JDM72系列電子式計數繼電器適用于交流50/60Hz，電壓至380V或直流至48V的自動控制電路中作計數元件，可按預置數接通或分?jǐn)嚯娐贰．a(chǎn)品具有計數正確。抗干擾能力強，LED顯示清晰等特點，帶有停電保持功能外形尺寸為72×72，適用于面板安裝。

型號	JDM72
型式規格	遞增/遞減計數，帶停電保持功能
計數范圍	0-9999、0-99999999
計數輸入方式	觸點信號、脈沖電壓、脈沖電平
觸點型式	SPDT
觸點容量	5A AC220V (阻性負載res.load)
電壽命(AC-12)	1×105
特點	單排或雙排顯示，專用內置E2PROM技術存儲數據，預置數鎖定，可逆計數。
產品認證	CCC申請中

規格品種

型號	計數范圍	顯示方式	額定電壓
JDM72-S	0-9999	單排LED	AC24,36,48,110,127, 220,380V DC24,48V
JDM72-D	0-9999	雙排LED

技術數據

計最高數頻率	30cps
脈沖電壓輸入 脈沖幅度 脈沖寬度 脈沖周期	Vpp≥12V，Ip≥3mA Tτ≥10ms Tc≥33ms
脈沖電平輸入	Upp≥6V，Ip≥200mA

觸點數量	1轉換
觸點容量	AC220V 5A（阻性負載Res.load）
外部復位時間	≥50ms
額定功耗	AC≤2VA DC≤1W
絕緣強度	AC1500V 1min(同組觸點間AC750V 1min)
機械壽命	1×106
電壽命	1×105

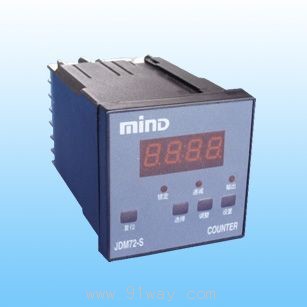

JDM72系列電子式計數繼電器
