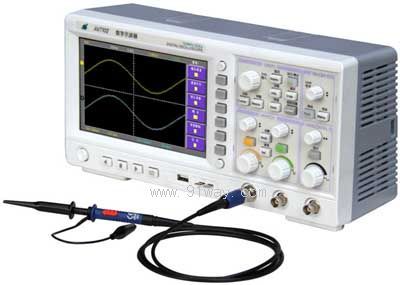

AV7000系列數字示波器產品詳細說明：

AV7000系列數字示波器是雙通道、60～350MHz帶寬、2GSa/s取樣速率的便攜式數字示波器。直觀、方便、快捷的按鍵和轉輪操作以及種種卓越的測量功能與全方位設計，讓您從容應對各種測量應用的挑戰！

采用雙時基掃描功能，使之具備時間窗口縮放和移動觀察能力，在觀察波形全景的同時，能夠使用延遲掃描“窗口”觀察或測量波形的細節。脈沖寬度觸發功能允許觸發正向或負向毛刺信號，能觸發大于、小于指定寬度的脈沖。

AV7000系列數字示波器主要特點：
高取樣率、雙時基掃描
7英寸(分辨率800×480)、寬屏、TFT彩色LCD
獨特的多功能快捷鍵設計
類似模擬示波器的操作
RS-232、USB擴展接口
豐富的觸發功能
FFT功能
0～50℃工作溫度范圍
體積小、重量輕，不足3kg

高取樣率、雙時基掃描
2GSa/s的高取樣率可以實時采集輸入信號的波形細節，25GSa/s的等效取樣率使得重復波形顯示更加細膩逼真。用雙時基模式可定位并擴展主掃描中的某一部分，以便詳細地分析信號。顯示屏上半部分顯示主掃描，下半部分顯示延遲掃描。
獨特的多功能快捷鍵設計
便于用戶在光標和測量結果之間快速切換，使用更方便！
類似模擬示波器的操作
峰值檢測：峰值檢測功能幫助你在很低信號頻率檢測到尖峰干擾。
FFT功能：具有FFT幅度、頻率及幅度差等測量功能。
波形運算：可以進行兩個通道的加、減運算。
脈沖參數自動測試 具有幅度、時間等的自動測試功能。

光標測量
用戶可以使用光標來手動測量波形幅度、時間等參數，同時具備光標鎖定測試功能。
高頻抑制 　　減少信號的高頻噪聲，更清晰的觀察所感興趣的信號，大大提高工作效率。
波形存儲 　　能夠存儲至少10套波形、10 個前面板設置，并支持8G容量U盤擴展存儲。
屏幕打印 操作方便、快捷
時間釋抑 　　釋抑時間范圍是“200ns～25s”用戶可自由設置。
無限余輝 　　顯示信號軌跡發生的頻次，易于發現問題。
自動校準 　　全新設計，示波器校準無需外接信號，機器內含標準信號源，校準一鍵自動完成。
豐富的觸發功能 　　邊沿觸發：上下邊沿觸發靈活選擇。

脈沖寬度觸發：檢測寬度分辨率16ns，六種脈寬觸發條件設置，能幫助你快速捕獲波形中的異常寬度的信號。
TV觸發：支持NTSC、PAL兩種標準視頻作為觸發源。
交替觸發：上下邊沿交替觸發，更方便觀察信號眼圖。

應用：
　　●電子線路設計和調試　　　　●機電產品設計和分析　　　　　●電路功能測試
　　●科研開發　　　　　　　　　●考察瞬時信號　　　　　　　　●工業控制測量
　　●產品質量控制　　　　　　　●教育培訓　　　　　　　　　　●服務維修

技術規范：

主要技術指標
		AV7062	AV7102	AV7152	AV7202	AV7302	AV7352
采集系統	最大取樣速率	2GSa/s
	最高等效取樣率	25GSa/s
	垂直分辨率	8bit
	記錄長度	8KB/ch			32KB/ch
垂直系統	帶寬(-3dB)	60MHz	100MHz	150MHz	200MHz	300MHz	350MHz
	上升時間	＜5.83ns	＜3.5ns	＜2.33ns	＜1.75ns	＜1.2ns	＜1ns
	通道數	2+1
	偏轉因數	2mV/div～5V/div，1、2、5步進
	△V測量誤差	±(1.25%滿刻度+2%讀數+1LSB+0.5 mV)
	偏移范圍	±1.2V    (2mV～50mV/div) ±12V     (100mV～500mV/div) ±120V    (1V～5V/div)
水平系統	時基范圍	2ns/div～50s/div，1、2、5步進
	延遲范圍	預觸發：不小于10格 后觸發：最大50s
	時間分辨率	＜40ps
觸發系統	內觸發靈敏度	1.2div  (DC～20MHz) 2div    (＞20MHz)
	外觸發靈敏度	≤120mV
	觸發電平范圍	±6格
	觸發抖動	＜1ns(峰-峰)
	觸發方式	沿觸發、視頻觸發、毛刺觸發
	毛刺觸發	最小毛刺檢測寬度為64ns，毛刺寬度分辨率為16ns
功能特性	顯示特性	7英寸，寬屏TFT彩色LCD，800×480分辨率
	接口功能	RS-232、USB口
	自動刻度	要求信號：幅度大于50mV，頻率＞50Hz及相對穩定的信號(如果信號是脈沖信號，占空比應大于5%，脈寬應大于5ns)
	保護/調用	非易失性存儲器能保存或調用10套前面板設置
自動測量	光標測量	雙電壓光標和雙時間光標，可手動測量也可自動跟蹤測量
	自動脈沖參數測量	頻率、周期、正寬度、負寬度、占空比、幅度、高電平、低電平、平均、周期平均、峰峰值、最大值、最小值、均方根、周期均方根、上升時間、下降時間、過沖、預沖
	FFT	FFT頻率、FFT幅度、FFT幅度差
通用特性	電壓	交流220V±10%
	功耗	小于50VA
	工作溫度	0℃～50℃
	體積	320mm(W)×164mm(H)×133mm(D)
	重量	小于3kg

訂貨信息：
主機：數字示波器　　　　　　一臺
標配：高阻無源探頭　　　　　 兩根
　　　三芯電源線 　　　　　　一根
　　　用戶手冊　　　　　　　 一本
