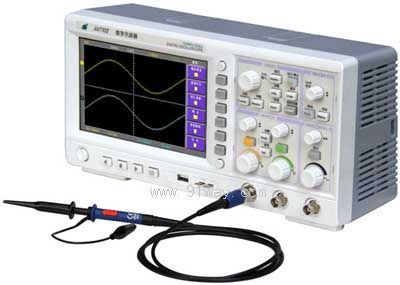

AV7062M

AV7102M

AV7152M

AV7202M

AV7302M

AV7352M

采集系統

最大取樣速率

2GSa/s

最高等效取樣率

25GSa/s

垂直分辨率

8bit

記錄長度

8KB/ch

32KB/ch

垂直系統

帶寬(-3dB)

60MHz

100MHz

150MHz

200MHz

300MHz

350MHz

上升時間

＜5.83ns

＜3.5ns

＜2.33ns

＜1.75ns

＜1.2ns

＜1ns

通道數

2+1

偏轉因數

2mV/div～5V/div，1、2、5步進

△V測量誤差

±(1.25%滿刻度+2%讀數+1LSB+0.5 mV)

偏移范圍

±1.2V    (2mV～50mV/div)
±12V     (100mV～500mV/div)
±120V    (1V～5V/div)

水平系統

時基范圍

2ns/div～50s/div，1、2、5步進

延遲范圍

預觸發：不小于10格
后觸發：最大50s

時間分辨率

＜40ps

觸發系統

內觸發靈敏度

1.2div  (DC～20MHz)
2div    (＞20MHz)

外觸發靈敏度

≤120mV

觸發電平范圍

±6格

觸發抖動

＜1ns(峰-峰)

觸發方式

沿觸發、視頻觸發、毛刺觸發

毛刺觸發

最小毛刺檢測寬度為64ns，毛刺寬度分辨率為16ns

功能特性

顯示特性

7英寸，寬屏TFT彩色LCD，800×480分辨率

接口功能

RS-232、USB口

自動刻度

要求信號：幅度大于50mV，頻率＞50Hz及相對穩定的信號(如果信號是脈沖信號，占空比應大于5%，脈寬應大于5ns)

保護/調用

非易失性存儲器能保存或調用10套前面板設置

自動測量

光標測量

雙電壓光標和雙時間光標，可手動測量也可自動跟蹤測量

自動脈沖參數測量

頻率、周期、正寬度、負寬度、占空比、幅度、高電平、低電平、平均、周期平均、峰峰值、最大值、最小值、均方根、周期均方根、上升時間、下降時間、過沖、預沖

FFT

FFT頻率、FFT幅度、FFT幅度差

通用特性

電壓

交流220V±10%

功耗

小于50VA

工作溫度

0℃～50℃

體積

320mm(W)×164mm(H)×133mm(D)

重量

小于3kg
