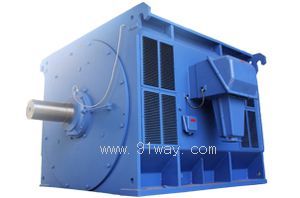

YRKS系列繞線轉子高壓三相異步電動機(10kV/H355-630)產品詳細說明：

YRKK系列繞線轉子高壓三相異步電動機（H450-630mm 10kV ）技術數據表

型號	功率(kW)	同步轉速(r/min)	額定電流(A)	效率（%）	功率因數	轉子		最大轉 矩倍數	重量
						電壓	電流
YRKK4501-4	250	1500	19.0	91.5	0.83	482	328	1.8	4350
YRKK4502-4	280		21.2	91.8		482	357		4400
YRKK4503-4	315		23.8	92.1	0.83	527	365		4500
YRKK4504-4	355		26.8	92.3		613	372		4580
YRKK4505-4	400		30.0	92.6		645	404		4700
YRKK4506-4	450		33.7	92.8		742	363		4800
YRKK5001-4	500	1500	36.9	93.2	0.84	763	436	1.8	5250
YRKK5002-4	560		41.1	93.6		816	448		5400
YRKK5003-4	630		46.2	93.7	0.84	897	454		5550
YRKK5004-4	710		52.0	93.8		1011	462		5700
YRKK5005-4	800		58.6	93.9		1121	478		5900
YRKK5601-4	900	1500	65.0	94.1	0.85	953	603	1.8	7500
YRKK5602-4	1000		72.1	94.2		1064	612		7700
YRKK5603-4	1120		80.7	94.3		1192	623		7900
YRKK6301-4	1250	1500	88.9	94.4	0.86	1226	652	1.8	9700
YRKK6302-4	1400		99.5	94.5		1362	673		9850
YRKK6303-4	1600		113.5	94.6		1533	682		10150
YRKK4504-6	250	1000	20.0	91.4	0.79	520	313	1.8	4580
YRKK4505-6	280		22.3	91.6		540	316		4700
YRKK4506-6	315		25.1	91.8		589	320		4800
YRKK5001-6	355		27.8	92.0		718	323		5000
YRKK5002-6	400	1000	31.3	92.2	0.80	808	330	1.8	5100
YRKK5003-6	450		34.5	92.4		923	343		5250
YRKK5004-6	500		39.0	92.6		994	344		5400
YRKK5005-6	560		43.6	92.8	0.80	1077	353		5550
YRKK5601-6	630		47.7	93.0		995	408		7250
YRKK5602-6	710	1000	53.6	93.2	0.82	1078	419	1.8	7500
YRKK5603-6 YRKK5604-6	800		60.2	93.5		1175	435		7700
	900		67.6	93.7	0.82	1293	447		7900
YRKK6301-6	1000		73.2	93.9		1293	474		9700
YRKK6302-6	1120	1000	81.8	94.1	0.84	1436	486	1.8	9850
YRKK6303-6	1250		91.1	94.3		1616	489		10150
YRKK5002-6	250		21.3	91.4		563	302		5000
YRKK5003-8	280	750	23.9	91.5	0.74	614	303	1.8	5100
YRKK5004-8	315		26.8	91.7		675	306		5250
YRKK5005-8	355		30.1	91.9		750	309		5400
YRKK5006-8	400		33.9	92.1		844	316		5550
YRKK5601-8	450		37.5	92.3	0.76	901	324		7250
YRKK5602-8	500		41.6	92.5		965	336		7500
YRKK5603-8	560	750	44.2	93.0	0.80	1039	349	1.8	7700
YRKK5604-8	630		48.1	93.2		1126	363		7900
YRKK6301-8	710		51.6	93.4		1126	405		9700
YRKK6302-8	800		58.1	93.6		1228	421		9850
YRKK6303-8	900	750	64.4	93.8	0.71	1351	428	1.8	10150
YRKK5005-10	250		22.4	90.9		635	261		5400
YRKK5006-10	280		25.0	91.2		635	294		5550
YRKK5601-10	315	600	27.2	91.6	0.73	710	287	1.8	6800
YRKK5602-10	355		30.6	91.7		795	295		7000
YRKK5603-10	400		34.4	91.9		901	294		7250
YRKK5604-10	450		38.6	92.3		600	497		7500
YRKK5605-10	500	600	42.7	92.5	0.73	649	510	1.8	7700
YRKK6301-10	560		46.5	92.6	0.75	1039	332		9200
YRKK6302-10	630		52.2	92.9		1228	317		9700
YRKK6303-10	710		58.6	93.2	0.75	1351	336		9850
YRKK6304-10	800		66	93.3		1501	350		10150
YRKK5602-12	250	600	22.4	90.8	0.71	593	261	1.8	7000
YRKK5603-12	280		25.0	91.0		653	266		7250
YRKK5604-12	315		28.0	91.1		721	269		7500
YRKK5605-12	355		31.7	91.2		809	269		7700
YRKK6301-12	400	500	34.6	91.5	0.73	567	463	1.8	9200
YRKK6302-12	450		38.8	91.8		607	486		9700
YRKK6303-12	500		43.0	92.0		708	463		9850
YRKK6304-12	560		47.9	92.4		778	474		10150

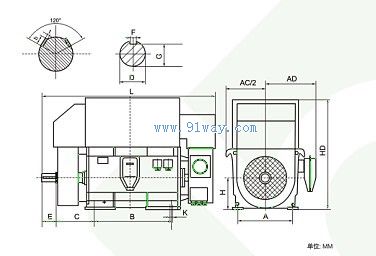

高壓三相異步電動機 YRKK系列繞線轉子籠型(10kV H450-630mm)安裝尺寸

機座號	極數	安裝尺寸											外型尺寸
		A	B	C	D	E	F	G	t	b	H	K	AC	AD	HD	L
450	4	800	1120	670	110	210	28	100			450	35	1420	1100	1900	3000
							28
	6
500	4	900	1250	710	120		32	109			500	42	1600	1150	2200	3250
							32
	6-10				130	250		119
560	4	1000	1400	710							560		1800	1250	2400	3850
					150				11.4	39.7
	6-12				160	300			12.4	42.8
630	4	1120	1600	710	170					44.2	630	48	2000	1300	2700	4100
	6-12				180					45.6

(1)當采用滑動軸承時，C尺寸偏差不包括軸向竄動。
注：圖中尺寸僅供參考，訂貨時以制造廠提供的外形及安裝尺寸圖為準。

YRKS系列繞線轉子高壓三相異步電動機(10kV/H355-630)
