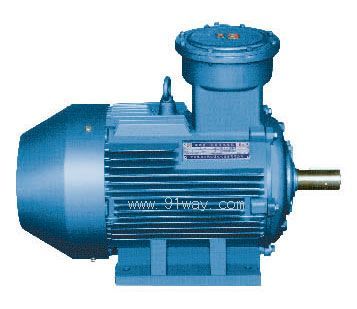

YB3-H系列船用隔爆型三相異步電動機產品詳細說明：

YB3-H系列船用隔爆型三相異步電動機，是在YB3系列電機基礎上研制開發的全封閉、自扇冷、鼠籠式、隔爆型船用三相異步電動機。效率按能效等級評定標準GB18613-2012《中小型三相異步電動機能效限定值及能效等級》評定,達到國家3級能效，相當于歐洲標準的EFF1等級。該系列電動機具有電氣性能優良，使用安全可靠，振動、噪聲低的特點。

YB3-H系列船用隔爆型三相異步電動機的功率等級、安裝尺寸符合國際電工委員會（IEC60072-1）標準，其對應關系與德國DIN42673標準相同，有利于出口設備的配套和引進設備的備品備件。
本系列電動機防爆性能符合GB3836.1-2010《爆炸性環境 第1部分：設
備 通用要求》和GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》的規定，防爆等級為Ex d IIB T4 Gb。
本系列電機通過中國船級社（CCS）認證，各項性能指標均達到或超過船舶及海洋工程對電機的要求。適用于船舶及海洋工程中，溫度組別為T1、T2、T3和T4組的IIB類爆炸性氣體混合物存在的環境。
二、結構說明
電動機的隔爆結構具有ExdIIAT4 Gb、ExdIIBT4 Gb。
電動機主體外殼防護等級為IP55、IP56。
電動機的冷卻方式為IC411。
電動機絕緣等級為F級，定子繞組溫升裕度大、壽命長。
電動機有一個圓柱形軸伸，借聯軸器或正齒輪傳動。
電動機定子繞組采用高強度聚酯漆包圓銅線，并經VPI真空加壓浸漆處理成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
電動機轉子采用鑄鋁結構，轉子經動平衡校驗，電動機運轉平穩、振動小、噪聲低。
電動機定、轉子沖片采用高導磁、低損耗優質電工硅鋼片，電動機損耗低、效率高。
電動機軸承選用低振動、低噪聲軸承，機座號132及以下采用雙面密封軸承，在軸伸端裝有波形彈簧墊圈，以適度
力壓靠軸承，有效抑制電動機運轉時產生的振動和噪聲；機座號160及以上采用內、外蓋結構，并在軸承部位采用擋圈軸向固定，有效地防止電動機轉子的軸向竄動。
為使電動機安全可靠運行，機座號160～225根據客戶要求電動機軸承結構可設置注排油裝置，機座號250及以上電動機，預留軸承溫度監測傳感元件位置。
三、使用條件
使用的環境條件：
最高環境空氣溫度隨季節而變化，但不超過+45℃。如電動機在最高環境空氣溫度高于+45℃使用時，由制造廠和用戶協商。最低環境空氣溫度為-20℃，低于-20℃時由制造廠和用戶協商。
環境空氣最大相對濕度為95%，并有凝露。
有鹽霧、油霧、霉菌及海水的影響。
有船舶正常營運中產生的沖擊、振動。
傾斜搖擺
傾斜：±22.5º
搖擺：±22.5º。
可能同時發生橫向和縱向傾斜。

使用的電氣條件：
額定電壓：
機座號63～71電壓為: 380V；
機座號 80～100,電壓為: 380V、660V；
機座號112～355,電壓為:380V、660V、380/660V；
額定頻率：50Hz
工作制：S1工作制——連續工作制；

注：也可按用戶要求的電壓、頻率進行特殊設計、制造。如440V，60Hz。
*電動機電氣性能，電動機結構，安裝方式及外形尺寸與YB3標準系列相同。
