FAR6-U系列自復式過欠壓保護器產品詳細說明：

FAR6-U系列自復式過欠壓保護器采用具有短路過載保護的小型斷路器為主開關，配以具有微處理器的超小型智能電操，進行電源電壓檢測并實現過壓或欠壓跳閘保護以及電壓恢復后的自動重合，確保負載設備在正常電壓下安全運行。主要適用于電網電壓不穩定的場合或者對電壓變動較為敏感的設備保護。

符合JGJ242-2011 《住宅建筑設計規范》對自復式過欠壓保護器的要求
符合GB10963.1家用及類似場所用過電流保護斷路器 第一部分：用于交流的斷路器

FAR6-U1功能特點
單相過電壓、欠電壓檢測與保護
最低分閘電壓60VAC，電壓范圍廣
具有過載短路保護，分?jǐn)嗄芰Ω?
具有電壓恢復后的自動合閘功能
適用于單相過欠壓保護場合
產品由小型1P（18mm）智能電操與2P小型斷路器組合而成，具有手動與自動切換、分閘掛鎖、手動分合閘手柄、紅綠橙三色狀態指示燈及可插拔接線端子

FAR6-U2功能特點
三相過電壓、欠電壓檢測與保護
具有電源斷零保護、斷相保護
最低分閘電壓60VAC，電壓范圍廣
具有過載短路保護，分?jǐn)嗄芰Ω?
具有電壓恢復后的自動合閘功能
可選故障報警輸出
可選遠程控制
可選通訊功能
適用于三相過欠壓保護場合
產品由1.5P(27mm)智能電操與小型斷路器組合而成，具有手動與自動切換、分閘掛鎖、手動分合閘手柄、紅綠橙三色狀態指示燈及可插拔接線端

性能參數

自復式過欠壓保護器	FAR6-U1	FAR6-U2

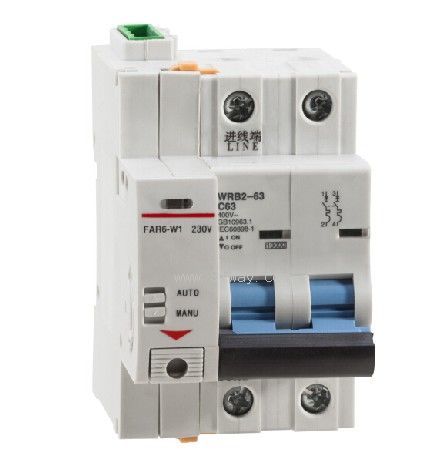

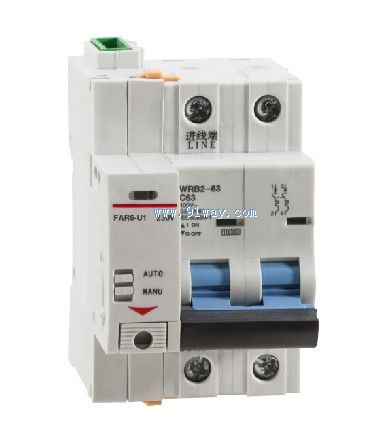

產品圖片
殼架等級電流（A）	63A
額定電流（A）	10、16、20、25、32、40、50、63
額定工作電壓（Un）	230VAC	400VAC
額定絕緣電壓（Ui）	660V
頻率（Hz）	50
接線方式	單相+N	三相四線
瞬時脫扣器型式	B型（3In＜I≤5In）、C型（5In＜I≤10In）、D型（10In＜I≤14In）
額定極限短路分?jǐn)嗄芰Γ↖cu）	10KA
過壓保護值	AC270V±5V（相電壓）
過壓恢復值	AC250V±5V（相電壓）（ 小于110%）
過壓分閘延時	≤0.1s
欠壓保護值	AC170V±5V（相電壓）
欠壓恢復值	AC190V±5V（相電壓）（大于80%）
欠壓分閘延時	≤1s
自恢復延時	10s±2s
故障報警觸點特性	無	1常開,50VDC(200mA)（增選）
通訊接口	無	RS485（增選）
合閘動作時間	0.5s
分閘動作時間	0.2s
介電強度:	2500VAC 1分鐘
耐壓水平 (Uimp):	4KV
機械（電氣）壽命	1000次（4000次）
環境溫度	-25℃~+60℃
空氣相對濕度	≤95%
環境污染等級	二級

FAR6-U系列自復式過欠壓保護器接線圖或外形圖

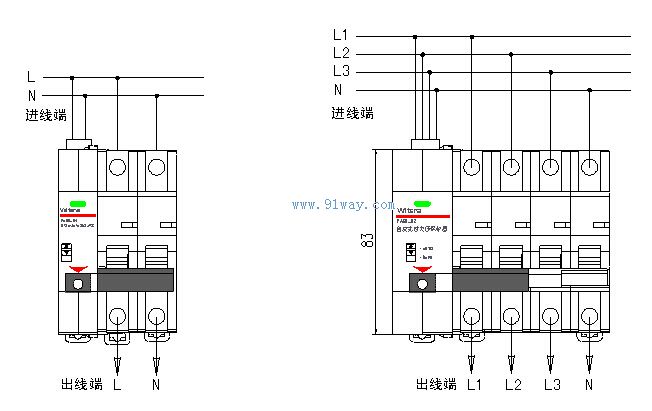

FAR6-U1、FAR6-U2應用接線圖

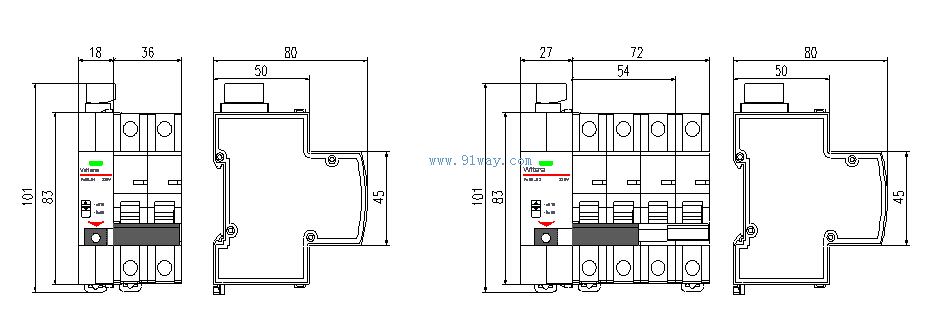

FAR6-U1、FAR6-U2外形圖
