PK6500三相多功能諧波表產品詳細說明：

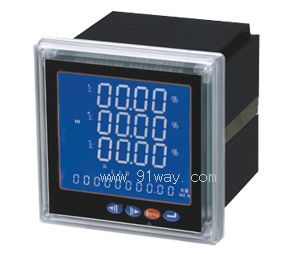

PK6500三相多功能諧波表

功能及特點 測量3I、3V、3U、P、Q、S、PF、kWh、kvarh等多達30多種參數 電壓、電流2-31次諧波測量 大屏幕LCD顯示 帶RS-485通訊接口，MODBUS-RTU規約，便于組態軟件、PLC連接 可通過按鍵或通訊設定參數

應用領域 中低壓配電系統 智能開關盤柜 工

功能及特點
測量3I、3V、3U、P、Q、S、PF、±∑kWh、±∑kvarh等多達30多種參數
電壓、電流2-31次諧波測量
大屏幕LCD顯示
帶RS-485通訊接口，MODBUS-RTU規約，便于組態軟件、PLC連接
可通過按鍵或通訊設定參數

PK6500三相多功能諧波表技術指標

顯示單位	V,kV,A,kA,kW,kvar,kVA,kWh,kvarh
精 確 度	電壓、電流、功率 ...... 0.5 S 電能 .................. 0.5 S 頻率 .................. 0.1 S
輸 入	量程	電壓（相）	0～60V/100V/250V,500V等
		電流	0～1A/5A等
	吸收功耗	每路電壓	<0.4VA
		每路電流	<0.1VA
	過載能力	電壓	750V連續/1000V 10S,/1200V 3S
		電流	2倍額定連續/10倍額定30S
	測量系統	三相四線/三相三線/一相兩線
可 編 程 設 定	編程模式	（口令）
	CT,PT變比	1～9999
	RS485通訊	地址	0～255
		波特率	1200/2400/4800/9600/19200BPS
	電能清零
通 訊	接口	RS-485
	規約	MODBUS-RTU
絕緣強度	對象	輸入/輸出/電源之間
	試驗方法	AC2KV 1分鐘 漏電流2mA
工作環境	溫度	-20～60 ℃
	濕度	10～95 %RH 無凝露
工作電源	電源電壓	AC85~265V 或 DC120～380V
	功耗	<3W
外形尺寸	外形尺寸	96*96*71mm
	安裝開孔尺寸	91*91mm
