XJ4829型數字存儲半導體管特性圖示儀產品詳細說明：

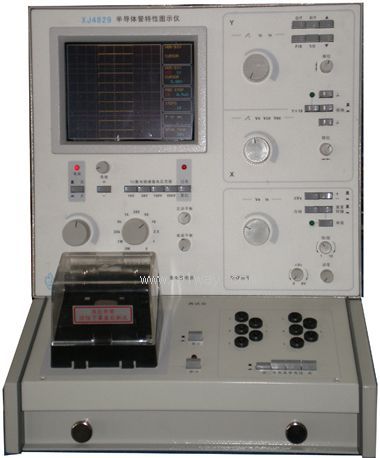

XJ4829型數字存儲半導體管特性圖示儀

特點：
采用彩色LCD顯示
具有數字存儲功能
能滿足對半導體管特性、三端穩壓集成電路進行圖示、參數測量
能對模擬器件進行分析、參數挑選、配對等
半導體管測試單元能滿足對二極管、三極管、場效應管、VMOS等器件的直流參數的特性測試。
具有β、gm值的自動測量
帶△Ub ： ±8V
二極管測試電壓最高達3000V
具有過載保護功能，能自動保護被測器件和測試儀器
帶計算機接口(USB)

XJ4829型數字存儲半導體管特性圖示儀主要技術指標：

集電極電壓： 0.05V/div～50V/div 誤差 ±3％
二極管測試電壓： 0～3000V 誤差 ±5％
基極電壓： 0.05V～1V/ div 誤差 ±3％
集電極電流： 10μA～1A/div 誤差 ±3％
集電極漏電流： 0.2μA～5μA/div 誤差 ±3％～10％
IC、IR倍率： ×0.1
階梯電壓： 0.05V～1V/級 誤差 ±3％
階梯電流： 0.2uA～50mA/級 誤差 ±5％～7％
△Ub ： ±8V
集電極電壓檔級：0 -10V、0-50V、0 -100V、0 -500V 每檔連續可調
功耗限制電阻: 0～500KΩ 誤差 ±10％

XJ4829型數字存儲半導體管特性圖示儀一般性能指標

使用電源 AC 220V/50Hz
視在功率 80VA
外形尺寸 300B×360H×530Dmm
重 量 19kg
