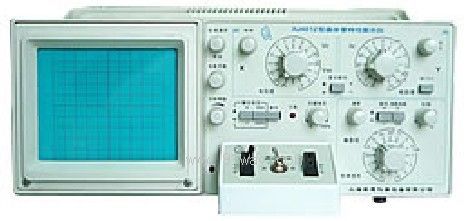

XJ4812型半導體管特性圖示儀產品詳細說明：

XJ4812型半導體管特性圖示儀用于測量各種半導體管特性曲線和靜態參數的測量儀器，是新一代便攜式圖示儀。整機采用新穎電路設計技術，具備外形輕巧，操作簡便，性能穩定可靠，性價比高的特點，能滿足大部分半導體器件的測試要求。

XJ4812型半導體管特性圖示儀適合工廠生產線、大專院校教學實驗和電子設備維修等領域使用。

集電極掃描信號
輸出電壓范圍及電流容量0～50V 2A，
0～500V 50mA，正、負連續可調
功耗限制電阻0～100KΩ連續可調
容性電流≤1μA（500V時）
基極階梯信號
階梯電流5μA/級～10mA/級
階梯電壓0.05V級～0.5V/級
每簇級數0～10
串聯電阻0、10KΩ
Y軸偏轉系數
集電極電流10μA/div～0.2A/div
倍率×0.1 1μA/div
X軸偏轉系數
集電極電流0.05V/div～50V/div
基極電壓0.05V/div～0.5V/div
一般性能
使用電源AC220V/50Hz
視在功率約80VA
外形尺寸330B×140H×400Dmm
重量9.5kg
