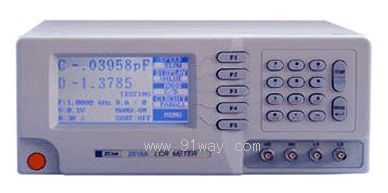

產品名稱: | ZC2818A型高頻精密LCR數字電橋 | ||||
型號規格: | ![]() ![]() |
|||||
產品類別: | 常規產品 -- 儀器儀表 -- 電橋 | |||||
![]() |
參考價格: | 廠價直銷 | ||||
產品品牌: | 國產 | |||||
產品產地: | 江蘇 | |||||
![]() |
可供數量: | 批量 | ||||
供貨周期: | 現貨(或電詢) | |||||
![]() |
|
|||||
![]() |
產品簡介: |
|
ZC2818A型高頻精密LCR數字電橋是一種測量精度高,測試范圍寬,6位測試分辨率的阻抗測量儀器,高達300kHz的測試頻率,以0.01Hz步進任意編程,10mV~2V信號電平,可滿足生產線質量保證進貨檢驗及實驗室高精度測量要求。儀器所提供的HANDLER、RS232C接口為儀器用于元件自動分選系統,與計算機通訊及測試過程記錄提供了條件。
由于不存在理想的電感器、電容器和電阻器,為精確評價一種實際元件在某一頻段的實際性能,ZC2818A憑借10mHz分辨率的信號產生能力,可以在任意頻段對元件參數的頻率響應進行準確的分析,尤其可對寬阻抗范圍的低頻陶瓷諧振器的諧振阻抗進行精確的測量。
性能特點:
· 240×128點陣大型圖形LCD顯示
· 20Hz~300kHz的測試頻率,以0.01Hz步進任意編程
· 10mVrms~2.0Vrms測試電平,以0.01V步進任意編程
· 30Ω、100Ω可選信號源輸出阻抗
· 開路、短路、負載校正功能
· 內建比較器,10檔分選及計數功能
· RS232C、HANDLER接口
一般指標:
工作溫度、濕度 |
0℃~40℃, ≤90%RH | |
電源要求 |
電壓 |
198V~242V |
頻率 |
47.5Hz~63Hz | |
功耗 |
≤50VA | |
體積 |
320mm×140mm×400mm | |
重量 |
約3.5kg |
測 量 功 能 | |
測試參數 |
Z 、C、L、X、B、R、G、D、Q、θ |
基本準確度 |
0.05% |
等效電路 |
串聯、并聯 |
數學功能 |
絕對值偏差、百分比偏差 |
量程方式 |
自動、保持 |
觸發方式 |
內部、手動、外部、總線 |
測試速度 |
快速: 32ms 中速: 90ms 慢速: 650ms |
校正功能 |
開路、短路、負載校正 |
測試端配置 |
5端 |
平均次數 |
1-255 |
顯示方式 |
直讀、ΔABS、Δ%、V/I (電壓/電流監測)、檔號檔計數 |
顯示器 |
240×128點陣圖形LCD顯示器,6位讀數分辨率 |
測 量 信 號 | |
測量信號頻率 |
20Hz-300kHz,以0.01Hz步進可任意設定 |
測量信號電平 |
0.01Vrms~2.00Vrms,以0.01V步進可任意設定 |
信號輸出阻抗 |
30Ω,100Ω任意選擇 |
測 量 顯 示 范 圍 | |
|Z|、R、X |
0.00001Ω~99.9999MΩ |
C |
0.00001pF~999.999mF |
L |
0.00001μH~9.99999kH |
G、B |
0.00001μS~999.999S |
D |
0.00001~9.99999 |
Q |
0.00001~99999.9 |
θ(DEG) |
-179.999°~179.999° |
θ(RAD) |
-3.14159~3.14159 |
Δ% |
-999.999%~999.999% |
比 較 器 及 接 口 | |
比較器 |
11檔,9檔合格,1檔不合格。另有1個附屬檔 |
接口 |
RS232C、HANDLER、GPIB(選件) |
