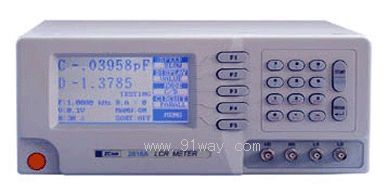

產品名稱: | ZC2816B型精密LCR數字電橋 | ||||
型號規格: | ![]() ![]() |
|||||
產品類別: | 常規產品 -- 儀器儀表 -- 電橋 | |||||
![]() |
參考價格: | 廠價直銷 | ||||
產品品牌: | 國產 | |||||
產品產地: | 上海 | |||||
![]() |
可供數量: | 批量 | ||||
供貨周期: | 現貨(或電詢) | |||||
![]() |
|
|||||
![]() |
產品簡介: |
|
ZC2816B型精密LCR數字電橋是新一代元件參數測試儀器,運用了本領域的最新測試技術。強大的測試功能和優越的測量性能,結合以低廉的價格將給予廣大客戶超值的享受。該產品可提供穩定的6 位測試分辨率,50Hz-200kHz的頻率范圍、0.01V-2.0V可編程信號電平、高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式,可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。該產品提供的HANDLER、GPIB及RS232C接口為儀器使用于元件自動分選系統與計算機通訊及測試過程記錄創造了良好的條件。
ZC2816B型精密LCR數字電橋1性能特點:
· 240×128點陣圖形LCD顯示
· 人性化操作界面,操作簡單
· 極高的測量穩定性、準確性
· RS-232C,GPIB接口(選件)
· ZC2816B:50Hz-200KHz,共37個典型測試頻率
· 10mVrms-2.0Vrms可編程測試電平
· 30Ω/100Ω可選信號源輸出阻抗
· 最快快速可達32ms/次
· 內建比較器,11檔分選及檔計數
· 12組內部儀器設定儲存
· 六位讀數分辨率
· 精確的負載校準功能
· 測試電平監視功能
· 鍵盤鎖定功能
· HANDLER接口
ZC2816B型精密LCR數字電橋指標:
工作溫度、濕度 |
0℃~40℃, ≤90%RH | |
電源要求 |
電壓 |
93V~242V |
頻率 |
47.5Hz~63Hz | |
功耗 |
≤50VA | |
體積 |
320mm×140mm×400mm |
測 量 功 能 | |
測試參數 |
Z 、C、L、X、B、R、G、D、Q、θ |
基本準確度 |
0.10% |
等效電路 |
串聯、并聯 |
數學功能 |
絕對值偏差、百分比偏差 |
量程方式 |
自動、保持 |
觸發方式 |
內部、手動、外部、總線 |
測試速度 |
快速: 32ms 中速: 90ms 慢速: 650ms |
校正功能 |
開路、短路、負載校正 |
測試端配置 |
5端 |
平均次數 |
1-255(ZC2816B無) |
顯示方式 |
直讀、ΔABS、Δ%、V/I (電壓/電流監測)、檔號檔計數 |
顯示器 |
|
測 量 信 號 | |
測量信號頻率 |
50Hz-200kHz、共37點 50Hz、60Hz、80Hz、100Hz、 120Hz、150Hz、200Hz、250Hz、 300Hz、400Hz、500Hz、600Hz、 800Hz、1kHz、1.2kHz、1.5kHz、 2kHz、2.5kHz、3kHz、4kHz、 5kHz、6kHz、8kHz、10kHz、 12kHz、15kHz、20kHz、25kHz、 30kHz、40kHz、50kHz、60kHz、 80kHz、100kHz、120kHz、 150kHz、200kHz |
測量信號電平 |
10mVrms~2.00Vrms,以10mV步進 |
信號輸出阻抗 |
30Ω,100Ω任意選擇 |
測 量 顯 示 范 圍 | |
|Z|、R、X |
0.00001Ω~99.9999MΩ |
C |
0.00001pF~999.999mF |
L |
0.00001μH~9.99999kH |
G、B |
0.00001μS~999.999S |
D |
0.00001~9.99999 |
Q |
0.00001~99999.9 |
θ(DEG) |
-179.999°~179.999° |
θ(RAD) |
-3.14159~3.14159 |
Δ% |
-999.999%~999.999% |
比 較 器 及 接 口 | |
比較器 |
11檔,9檔合格,1檔不合格。另有1個附屬檔 |
接口 |
RS232C、HANDLER、GPIB(選件 |
