ZKC/F系列防塵自動保護開關產品詳細說明：

用 途：
ZKC/F自動保護開關用于直流電壓28～30V的線路中作接通或斷開電源之用，并帶有良好的過載和短路熱脫扣裝置，可在砂塵環境下試驗，具有重量輕、體積小、靈敏度高、動作可靠等優點，適用于直流電器設備作線路保護。

使用條件：
介質溫度： －50℃～50℃。
大氣壓力： ZKC-2/F和ZKC-5/F開關為101Kpa～5.5Kpa；
　　　　   ZKC-10/F～ZKC-80/F開關為101Kpa～12Kpa。
相對濕度： 在20±5℃時，相對濕度95%～98%。
振　　動： 振動頻率為20Hz～80Hz、振動加速度達4g。
沖 擊： 沖擊加速度達4g、速率60～100次/min。
工作電壓： 28～30V。
介電性能：應能承受頻率50Hz的1000V交流電壓歷時1s。
絕緣電阻：絕緣電阻≮20MΩ。

主要技術參數

額定工作電流

規    格	ZKC-2/F	ZKC-5/F	ZKC-10/F	ZKC-15/F	ZKC-20/F	ZKC-25/F
額定電流	2A	5A	10A	15A	20A	25A
規    格	ZKC-30/F	ZKC-40/F	ZKC-50/F	ZKC-60/F	ZKC-80/F
額定電流	30A	40A	50A	60A	80A

保護動作特性：
產品在額定電流情況下，長時間不動作。
產品在常溫情況下通過2倍額定電流，動作時間見下表：

型　　號	自動協同工作平均時間范圍（s）
ZKC－2/F	25～120
ZKC－5/F	20～60
ZKC－10/F、ZKC－15/F	15～45
ZKC－20～30/F	20～60
ZKC－40/F、ZKC－50/F	25～80
ZKC－60/F、ZKC－80/F	20～80

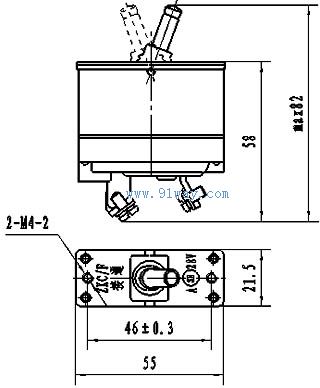

外形及安裝尺寸：
