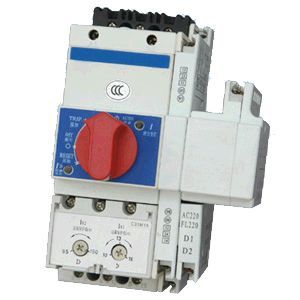

JDO/KBO系列控制與保護開關電器產品詳細說明：

KBO主要用于交流50Hz (6OHz)、額定電壓至690V電流自0. 16A至100A的電力系統中接通、承載和分?jǐn)嗾�常條件下包括規定的過載條件下的電流，且能夠接通、承載并分?jǐn)嘁?guī)定的非正常條件下的電流（如短路電流）。

3、功能：
KB0采用模塊化的單一產品結構型式，集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器等的主要功能，具有遠距離自動控制和就地直接人力控制功能，具有面板指示及機電信號報警功能，具有協調配合的時間－電流保護特性（具有反時限、定時限和瞬時三段保護特性）。根據需要選配功能模塊或附件，即可實現對一般（不頻繁起動）的電動機負載、頻繁起動的電動機負載、配電電路負載的控制與保護。

產品型式：
KBO基本型產品配置見圖1-3，基本型產品的電氣原理圖見圖1-4。
可逆型控制與保護開關電器KBON：以KBO基本型作為主開關，與機械聯鎖和電氣聯鎖等附件組合，構成可逆型控制與保護開關電器，適用于電動機的可逆或雙向控制與保護。
雙電源自動轉換開關電器KBOS： 額定電流100A及以下產品以KB0基本型作為主開關與電壓繼電器、機械聯鎖、電氣聯鎖等附件組合，構成CB級成PC級的雙電源自動轉換開關電器ATSE；額定電流250A-630A的ATSE為PC級。
減壓起動器KB0J、KB0J2、KB0Z、KB0R： KB0作為主開關，與適當?shù)慕佑|器、時間繼電器、機械聯鎖和電氣聯鎖等附件組合，構成Y－△減壓起動器KB0J、自耦減壓起動器KB0Z，適用于電動機的減壓起動控制與保護。
雙速控制器KB0D：以KB0作為主開關，與適當?shù)慕佑|器、機械聯鎖和電氣聯鎖等附件組合，構成雙速控制器，適用于雙速電動機的起動控制與保護。
三速控制器KB0D3：以KB0作為主開關，與適當?shù)慕佑|器、機械聯鎖和電氣聯鎖等附件組合，構成雙速控制器，適用于雙速電動機的起動控制與保護。
保護控制箱XBK1： KB0作為主開關，安裝在標準的保護箱內組成動力終端箱，適用于戶外以及遠程單獨負載的控制與保護。
派生型式：消防型（F型）、隔離型（G型）、插入式板后接線（R型）等。

KB0適用的領域：
KBO具有功能集成化、結構模塊化，體積小、防護等級高，分?jǐn)嗄芰Ω摺�飛弧距離短、壽命長、連續運行、可靠性高、安裝使用及維修操作方便等優點，特別適用于：冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的電動機控制與保護系統。現代化建筑中照明、電源轉換、泵、風機、空調等電氣控制與保護。
電動機控制中心（MCC），尤其是智能化電控系統或要求高分?jǐn)嗄芰Φ腗CC（如要求Icu或Ics達到80k A的配電系統與保護系統）。工廠或車間的單機控制與保護（相當與動力終端）。

主要參數：
兩個外形尺寸（框架代號分別為C、D）．
主電路極數分為：三極、四極。
主體額定電流等級；12A 16A 18A 32A 45A63A 100A.
可配備的過載脫扣器（控制器）覆蓋的整定電流范圍：最小整定電流0.16A.最大整定電流100A
短路分?jǐn)嗄芰Φ燃墸航?jīng)濟型(C) 35kA.標準型(Y) 50kA.高分?jǐn)嘈?H) 80kA
預期短路電流下的分?jǐn)鄷r(shí)間為2~3ms，限流系數0.2以下。
過載脫扣器的形式：
按工作原理分為: 熱磁脫扣器（包括基本型和消防型M P F L等類別） 智能控制器
電子控制器 按保護對象分為 電動機保護 配電保護 按操作頻率分為 頻繁操作和不頻繁操作
C、D框架熱磁脫扣器、智能控制器、電子控制器的外形尺寸和安裝方式完全一致。(ID-357715118443535)
