用途及適用范圍
　　集合式電容器以及單臺容量大的并聯電容器，內部元件故障主要靠內熔絲來隔斷故障，并保證電 容器能繼續運行。由于電容器不平衡電壓將引起非故障相電容器及故障相中的健全元件上的電壓升高，單星形接線的并聯電容器組在每相電容器連接時采用兩個及兩個以上的串聯段或選用帶有中間抽頭的集合式電容器時，其內部保護亦可用靈敏度高的差壓保護，且使用帶中間抽頭的放電線圈與各相電容器的相應抽頭連接，組成差壓保護回路，能在健全元件上電壓升高超過安全工作的允許值時動作于開關及時將電容器退出電網，FDR3C全密封型放電線圈是專為這種差壓保護接線方式而設計的全天候產品，具有理想的放電性能，并以其高的差壓測量精密度來確保其保護靈敏度的要求。
　　FDR3C全密封型放電線圈，高壓線圈帶有中間抽頭A2，適用于采用差壓保護的并聯電容器（組）。A2與電容器（組）相應的中間端子相連，其電壓與并聯電容器中間抽頭電壓相對應為A1，X電壓的50%（注：也可以按用戶要求設計為其它的對應值，如A1、A2、X電壓之比為4：6或6：4或其它值）。

結構及性能特點
　　a、FDR3C全密封型放電線圈采用兩個獨立的新型優質鐵芯，全絕緣結構及各有一個二次線圈，結 構合理、功耗小、溫升低，并確保差壓保護的精確度要求。
　　b、油箱采用全密封臥式結構，真空干燥注油，密封性能可靠，保證了與外界空氣完全隔離，其絕緣油補償方式采用獨特結構的先進補償技術，一年四季無論運行在環境最高溫度或最低溫度，箱體內的壓力始終維持微正壓（最高不大于0.005Mpa，最低不小于0.001Mpa）。
　　c、臥式油箱體及瓷套等部位的密封性能可靠，在預期壽命期內不需檢修或更換部件，保證不滲漏油，并具有防爆之功能，屬免維護型產品。

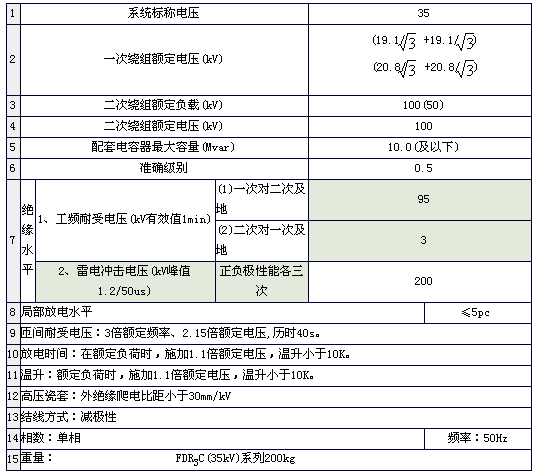

FDR3C-35kV型戶外放電線圈主要技術參數

使用環境條件
a.使用條件:戶外和戶內,環境溫度；
A類-40~+40℃
B類-25~+45℃
C類-10~+55℃
b.海拔高度不超過1000m
c.抗震水平：地震烈度8度的作用下，來損壞。
d.安裝地點：無有害氣體,蒸汽及無導電性或爆炸性塵埃。
e.最大風速 35m/s

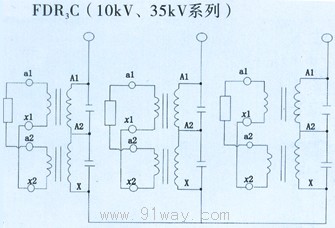

與電容器(組)連接方式

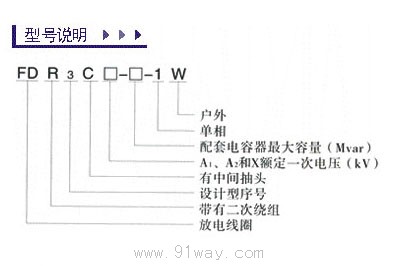

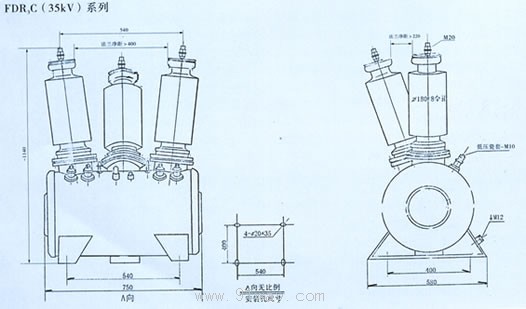

外型安裝尺寸圖




FDR3C-35kV型戶外放電線圈
