HC92系列雙電源切換開關產品詳細說明：

HC92系列雙電源切換開關運用于雙路電源或市電/自備應急電源自動切換供電，電源開關須電氣及機械雙重互鎖的場所，以及特殊設備和重要負荷區的用電場所。

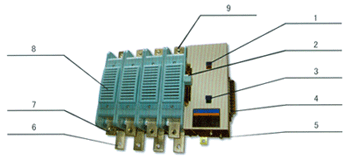

1 A側電源分?jǐn)嘀甘?BR>　　2 手動操作分?jǐn)嘀甘?BR>　　3 B側電源分?jǐn)嘀甘?BR>　　4 控制電源接線端子 　　5 接地端子 　　6 負載接線排 　　7 B側電源接線排 　　8 滅弧罩 　　9 A側電源接線排

二、HC92系列雙電源切換開關類型與基本參數

型號及規格	HC92-40	HC90-63	HC92-100	HC92-125	HC92-160	HC92-200	HC92-300	HC92-400	HC92-500	HC92-600
額定電壓V	AC660
額定電流A	40	63	100	125	160	200	300	400	500	600
極數	2；3；4
切換時間S	≤0.08
通斷能力A	120	190	300	380	480	600	900	1200	1500	1800
短路耐受電流KA	5					9
短路耐受能力KA	2.5	3	3	3.5	3.5	4	4	5	6	6
機械壽命	10000次
電壽命	5000次
控制電壓V	AC/DC 220V　　　AC/DC 380V
操作電流A	2					3				5
輔助觸頭容量	5A　AC　250V　0.5A　DC　125V

三、HC92系列雙電源切換開關外形及安裝尺寸

	A	B	C	D	E	F	G	H	M	N	a	b	d
HC92-40	280	240	150	220	205	110	40	145	35	20	15	4	M6
HC92-63
HC92-100													8.5
HC92-125
HC92-160
HC92-200	375	298	210	293	293	130	60	174	61	36	30	6	10.5
HC92-300
HC92-400											40		12.5
HC92-500
HC92-600
