DTSQ1系列智能雙電源自動切換系統

概述
當今科技日新月異，電力系統設備逐 漸向集中監控化、智能化方向發展 即弱電 (電子)控制強電]本公司根據國外先進技術 和國內用電用戶的實際需要開發了新一代 智能化雙電源自動切換系統。它以最新的 微機控制系統為核心，電磁兼容性設計、 抗干擾性強、長期工作穩定可靠，配以大 屏幕背光LCD顯示，給用戶形成一個良好 的人機對話界面，操作、警示簡便及高度 智能化，是一種理想的機電一體化新型雙電源自動切換系統。本產品采用微機接口，一臺微機可控智能雙電 源 254臺 同時運行，大大減少人力、物力、財力。同時開創了雙電源自動切換系統向著智能化，網絡 向化方發展的新紀元，也 是目前國內同類產品的更新?lián)Q代產品。

適用范圍
DTSQ1系列智能雙電源自動切換系統適用于交流50/60Hz，額定電壓1000V以下，額定電流2000A 以下的雙電源供電系統，能實現常用電源（N）與備用電源（R）之間的自動切換（也可設定為手動切換）使雙電源供電用戶實現無人值守變電所。本產品適用于特類、Ⅰ類電力系統、高層建筑、住宅小區、軍事設施、醫院、機場、碼頭、商場、通信、消防、冶金、化工、紡織、石油、煤礦等不允許停電的重要場所。

正常工作條件
周?chē)�空氣溫度�?25°C～+40°C，且24小時的平均值不超過+35°C

大氣條件：空氣清潔，相對濕度在最高溫度＋40°C時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20°C時為90%，但應考慮到由于濕度變化，有可能產生凝露現象。

安裝地點海拔高度不超過2000米，戶內使用。

本產品應安裝在無劇烈震動和沖擊，不足以使電器元件受到不應有腐蝕場所。

如果上述條件不能滿足時，應由用戶和制造廠協商解決。

當本產品用于海上石油和核電站時，應另行簽訂技術協議。

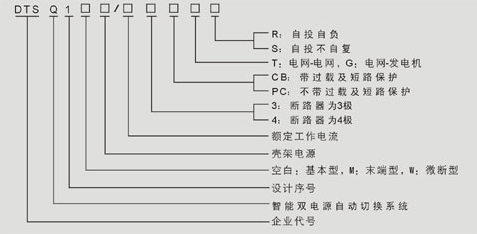

型號及含義



結構特點
DTSQ1智能雙電源自動切換系統（以下簡稱智能系統）是由裝置本體和智能自動控制器兩大部分組成。
1、裝置本體由兩臺帶有電動機操作機構的斷路器（型號規格見技術參數條款）及附件（輔助報警觸頭 等），機械聯 鎖機構、電器聯鎖、熔斷器、接線端子等組成，所有零部件安裝在一塊金屬板上。
2、智能自動控制器由新穎的單片機及輸出等諸多模塊所組成。
二者之間通過專用的航空插頭接口和專用的長度不超2米的屏蔽電纜相連接，組成智能控制 系統，智能系統控制電源 電壓為220V、50/60Hz。
本智能系統具有機械、電氣雙重聯鎖保護功能，為您的供電提供了安全可靠的保證。
本智能系統可完成三相三線、三相四線的雙電源供電的自動切換。

DTSQ1系列智能雙電源自動切換系統性能

一. 智能系統工作原理
控制器對兩路電壓同時進行檢測，對高于額定值110%(可調)的電源電壓判為過電壓、低于額定值 85%（可調）的判為欠（或失）電壓，微機控制電 路對上述檢測結果進行邏輯判斷，處理結果通過延時（可調）電路驅動相 應的指令向電動操作機構發出分閘或合閘指令，上述檢測結果可在智能自動控制器面板LCD顯示 屏上顯示出來， 也可以同時通過串口與計算機相連采用軟件控制，供用戶查找原因，以便用戶在最短的時間里修復故障線路，使雙電源供電恢復原狀態。

二. 智能自動控制器按控制功能分為三種
自投自復(R)適用于電網與電網。 智能自動控制器對兩種電源 (即常用電源和備用電源) 進行自動切換，正常狀態時由常用電源供電 當常用電源出現故障或異常(任何一相電壓發生過壓、欠壓、失壓或缺相）時，經已設定（可調 ）的延時時間自動切換至備用電源供電，當常用電源恢復正常后， 經已設定（可調）的 延時 時間 自動返回至常用電源 供電、當備用電源出現故障或異常（任一相電壓發生過壓、欠壓、失壓或缺 相）時，控制器發出常用或備用電源報警。
自投不自復（S）適用于電網與電網。 自投不自復的自動控制器對兩路電源（即常用電源和備用電源）進行自動切換。在任一電源出現異常 ( 任一相電 壓發生過壓、欠壓或缺相）時，經已設定的延時自動切換至另一正常電源回復。
電網與發電（F）[當用于電網與發電系統時，轉換時間應設定為15秒]電網一發電的自動控制器對電網和發電兩路 電源進行自動切換，在電網電壓低于85%額定電壓時，經發電延時指令發出發電指令（以一組常 開常閉觸點輸出）。 當發電電壓達到85%額定電壓時，先從電網斷開負載電路，經卸載指令，卸去次要負載（以另一 組常開常閉觸點輸 出），再經轉換接通延時接通發電電源。 當電網恢復正常（達到85%額定電壓 以上）后，經智能控制器邏輯判斷，自動 將負載 電路從發電電源斷開，切換到電網 供電。

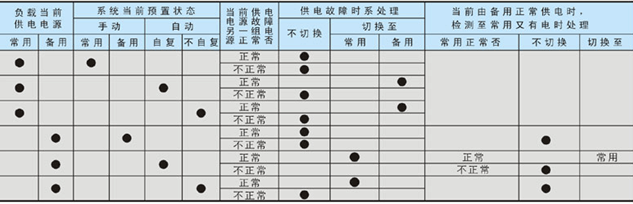

三. 當常用電源不正常時，微機將檢測當 工作狀態(手動、自動、自復、不自復、）和 前預置 備用電源是否正常決定是否切換，用 啟動備 電源，系統負載由備用電源供電。

四. 雙電源供電雙分狀態:
系統負載于雙分狀態時，不論兩組電源是否正常以及系統“手動”和“自動”的預置狀態，系統都仍然保持在雙分狀態。只有在操作按鍵盤 (手動) (自動)后，才將系統工作轉入非雙分狀態(手動--常用--備用或自動--自復--不自復)負載才有供電，并按上述處理。
五. 保護功能:
過負荷和短路保護   斷相、斷路保護   失壓、欠壓保護
六. 具有自動切換時間可調1秒~30秒
七. 高性能單片機程序控制，抗干擾能力強，保護精度高
八. 具有體積小、穩定性高、連續工作可靠等優點
九. 具有中央微機控制通訊接口
十. 無噪音運行，節能降耗，符合國家綠色電氣產品標準
十一. 具有遠距離控制消防信號輸出.

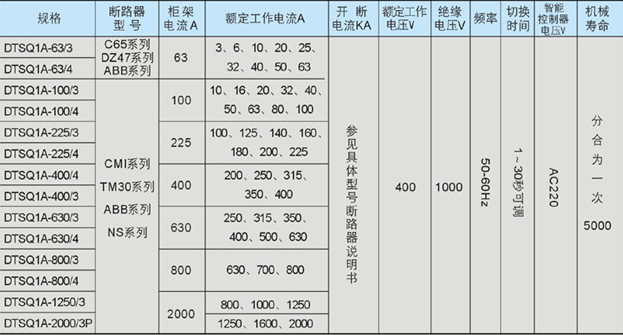

規格技術參數見表

安裝圖及接線圖

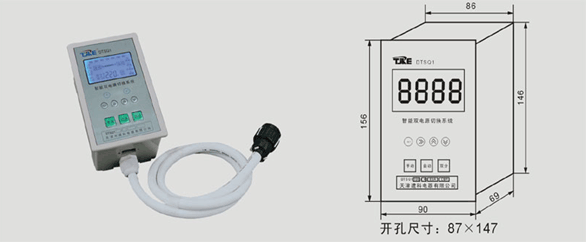

智能控制器外型尺寸、安裝尺寸、 開孔尺寸

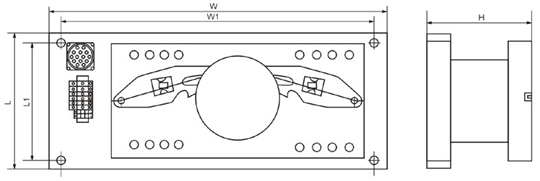

分體式智能雙電源自動切換裝置外型及安裝尺寸

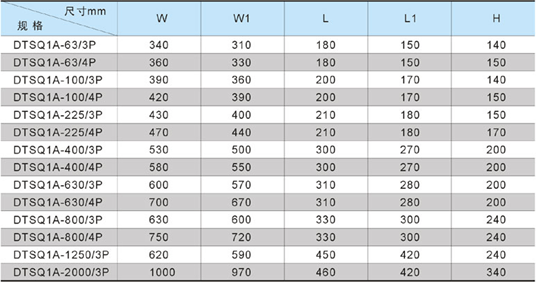

DTSQ1A分體式智能雙電源自動切換裝置外型及安裝尺寸

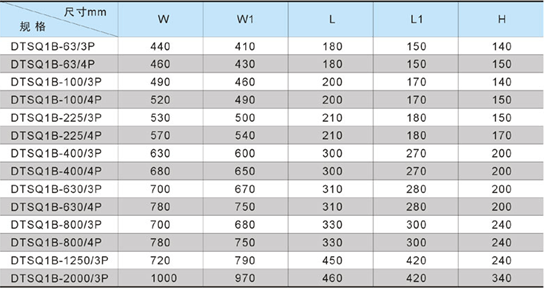

DTSQ1B一體式智能雙電源自動切換裝置外型及安裝尺寸

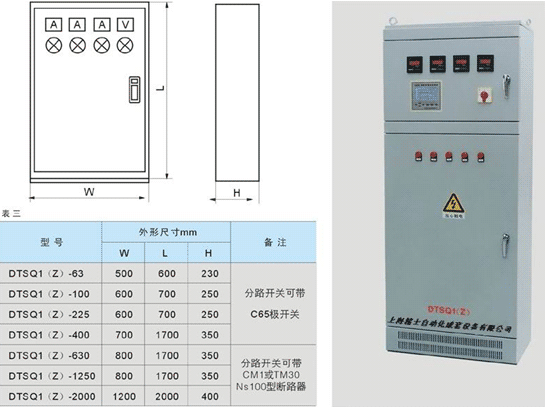

智能成套型裝置尺寸及安裝尺寸

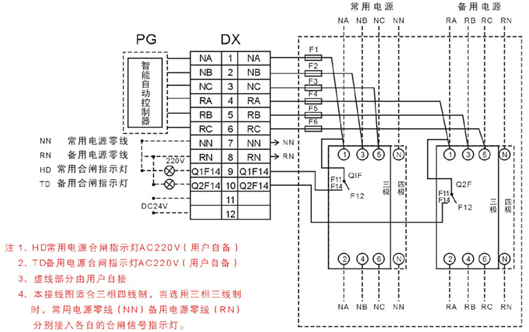

接 線 圖 原 理

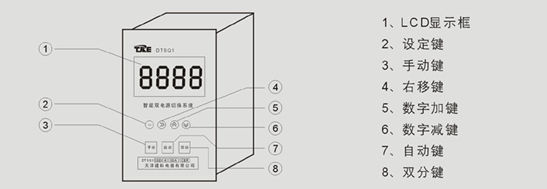

智能控制器面板說明
1、NA、NB、NC為常用電源指示：點亮表 示正常，閃表示欠壓或斷相；RA、RB、RC為 備用電源。
2、按自動鍵可選擇自復或不自復功能。按 雙分鍵可使負載從常用或備用電源脫開。
3、當系統出故障時，OA閃動、報警閃動 同時發出報警聲音，點按一下按鍵可終止報警 若仍然有 故障則30秒后又報警。

面板說明

DTSQ1系列智能雙電源自動切換系統
