適用范圍
開關適用于50/60Hz，額定電壓1140以下，額定電流5000A以下的雙電源供電開關，能實現常用電源(N)與備用電源(R)之間的自動或手動切換。(主備電源可以是電網，自起動發電機組，蓄電池等，主備電源由用戶自定)。使雙電源用電客戶實現無人值守。本開關適用于國家規定的特級或一級負荷用戶，如高層樓宇、郵電通訊、煤礦船舶、工業流水線、醫療衛生、軍事設施、機場、消防、冶金、化工、紡織、石油等不允許停電的重要場所。

正常工作條件
周圍空氣溫度為-25℃~+40℃，24小時的平均值不超過+35℃；最高溫度+40℃時相對濕度不超過50%，較低溫 度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到由于溫度變化有可能產生凝露現象。
安裝地點的海拔高度不超過2000m。類別為IV類。傾斜度不大于±23°。污染等 級為3級。
如果上述條件不能滿足時，訂貨時應于制造商協商，本開關用于海上、石油和核電站時應另行簽定技術協議。

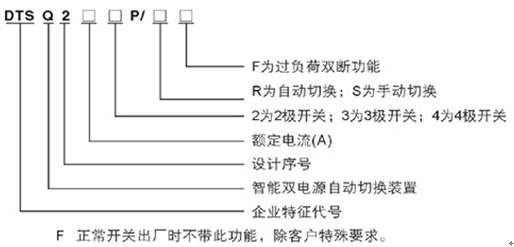

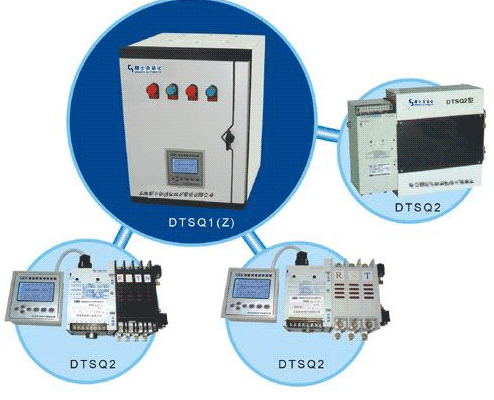

型號及含義


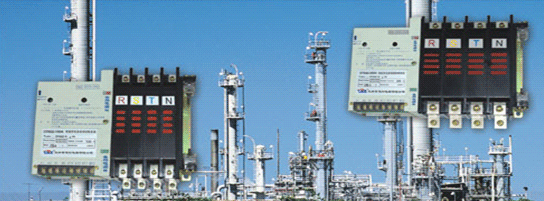

結構特點
DTSQ2型ATS作為主備雙電源自動切換開關采用電磁驅動，電氣機械同時連鎖機構，主回路觸頭為靜、動結 構，動觸頭采用V型設計。為避免電磁線圈長期帶電，采用電動合閘，機械保持，控制電源均引自主備電流交流220V （無須另加控制電流）由于結構特點優越，故主備電源不會同時接通發生事故。開關有電氣或機械合閘指示，同時可以為客戶提供常開常閉無源輔助 觸點供客戶其它之用。DTSQ型A - T - S切換時間為1~30S 可調（常規出廠時為3S），如需更長時間請與制造商聯系。

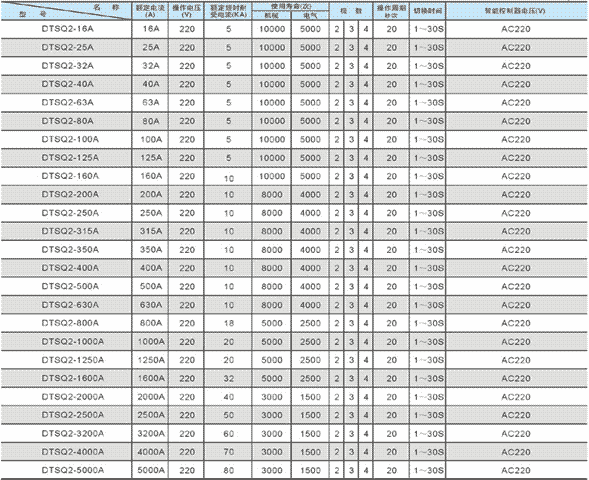

型號規格技術參數

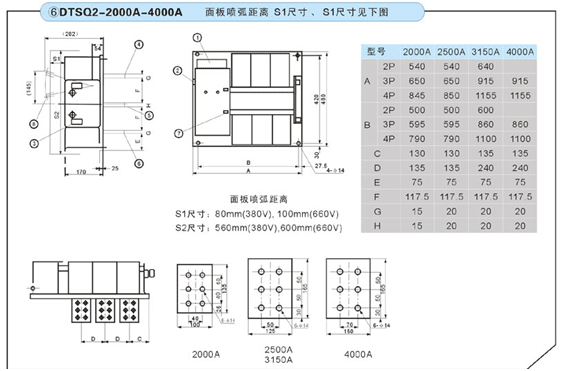

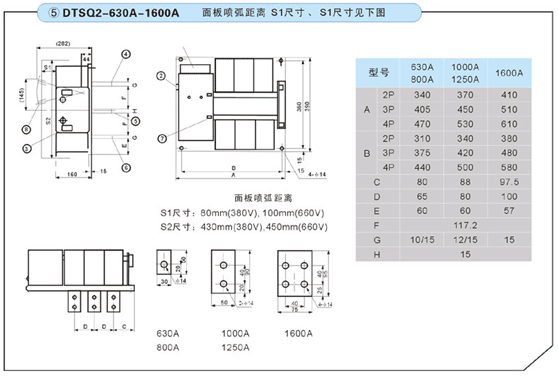

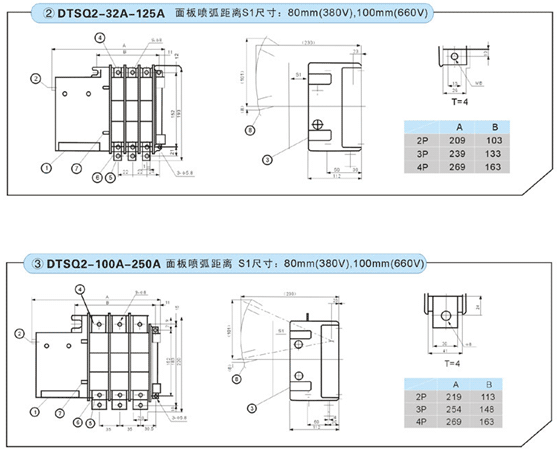

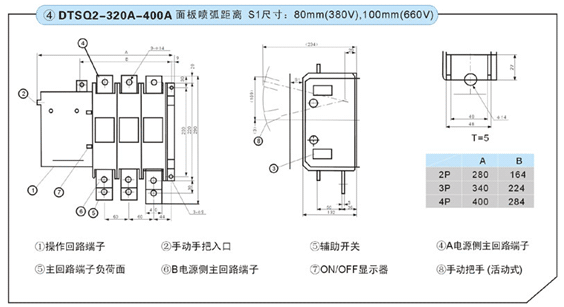

安裝圖




開關本體，外型尺寸，安裝尺寸












型號規格技術參數

故障分析排除
開機后無反應，按指令按鈕后電動操作機構不動作，請檢查開關的電源接線及專用電纜的連接情況。三相電源及中性線必須接妥。通電后雖然各相電壓都有，但面板欠電壓顯示，請檢查開關電源是否接好，是否有缺相現象，本體上的熔斷絲是否因電動操作機構電流太大燒斷，用合適的熔斷絲管更換后再試。
經常燒斷熔絲管，請檢查電動操作機構是否有卡死現象，適當調試后在試。

使用與維護注意事項

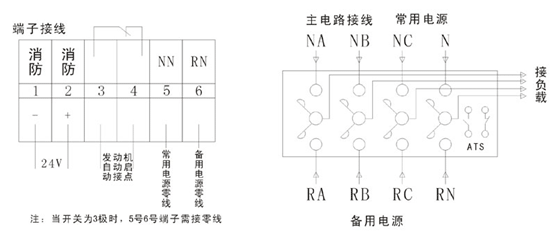

開關的進出線應按標志接線，如用3極開關時主備電源零線（NN，RN）不能接錯。否則將影響使用。

開關的底板應可靠接地，以保證供電和使用安全。

機械聯鎖調試，將開關手柄2按面板指示方向旋轉到位。此時為常用電源（N）合閘。然后按下圖一3，此時主備電源處于斷開位置。然后按下圖一4（不松手）再將開關手柄Z按面板指示方向旋轉到位，此時開關備用電源(R）合閘。
主備電源任一合閘另一電源都無法合閘。必須先按下圖一3，才能再次選擇主備電源的其中一種合閘。

本開關還具備一個功能為“雙斷”（即主備電源都處于斷開位置）。此功能主要用于負載處于過負荷或短路情況。
客戶訂貨時應說明，否則按常規的企業規范制造（即不含上述功能）。

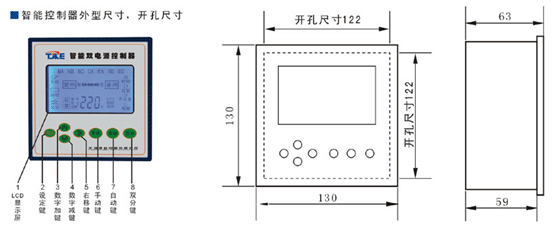

將智能控制器的專用插頭插到開關的專用插座上。

檢查各電器接觸部分是否可靠，壓緊，熔斷器是否完好。

經上述檢查調試后，系統即可投入使用。建議將工作狀態設置成“常用（N）自動”狀態。再按下電源開關，然后根據需要設置切換時間

使用與維護注意事項
本智能系統應根據所選用的開關要求進行定期檢查與保養。智能控制器在正常使用條件下為免維護。
長期使用本智能系統應注意防潮、防塵，在使用前應按前述內容進行調試正常后方可投入運行。
本智能系統質保期為一年，質保期內實行“三包”即保修、包換、包退。質保期外本公司可終生維護，費用由用戶承擔。
為使用戶盡快掌握本智能系統維修與操作，本公司可免費為客戶培訓專業的檢修和操作為人員。
訂貨時應根據型號含義及容量選擇開關及操作方式。
