ZN□-40.5型戶內高壓真空斷路器手車產品詳細說明：

ZN□-40.5超高壽命型真空斷路器為額定電壓40.5V，三相交流50Hz的戶內高壓電器設備，適用于工礦個企業，變電站等輸配電系統，作控制和保護開關；尤其適用于冶金、電弧煉鋼等需要頻繁操作的行業，作為控制和保護設備。

ZN□-40.5型戶內高壓真空斷路器手車符合GB1984-89《交流高壓斷路器》的標準。斷路器手車可直接進GBC-35、JYN1-35柜，去掉插頭亦可單獨安裝使用。

[機構的規格及匹配之主要部件如下表]

名稱	單位	數值
額定電壓	kV	40.5
雷電沖擊耐受電壓（峰值）	kV	185
1min工頻耐受電壓	kV	95
額定頻率	Hz	50
額定電流	A	1600
額定短路開斷電流	kA	25
額定短時耐受電流	kA	25
額定峰值耐受電流	kA	63
額定短路持續時間	s	4
額定短路開斷時間	ms	~90
額定短路關合電流	kA	80
額定操作順序		分-0.3-合分-180S~合分
合閘時間	次	50~80
分閘時間	次	40~85
額定短路開斷電流開斷次數	ms	20
機械壽命	ms	120000
額定電容器組開斷電流	A	630
儲能電機額定功率	W	275
儲能電動機額定電壓	V	~220，110
儲能時間	S	~15
合分電磁鐵額定電壓	V	~220，110
脫扣器額定電壓	V	~220，110
過流脫扣額定電流	A	5
輔助開關額定電流	A	DC10

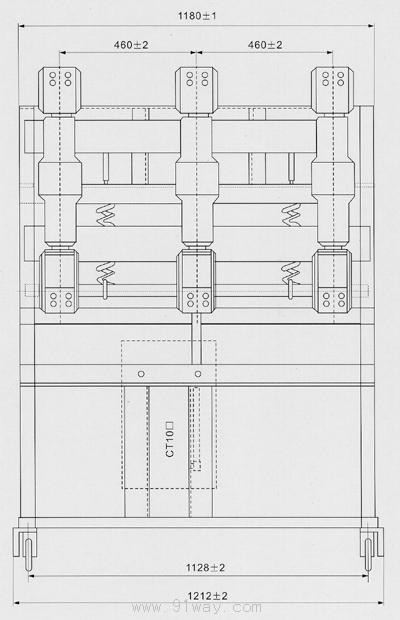

[ZN□-40.5型戶內高壓真空斷路器手車外形及安裝尺寸]

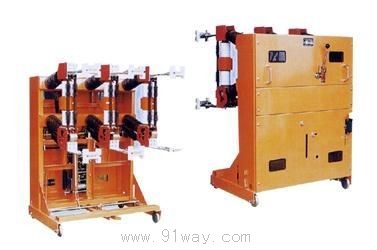

ZN□-40.5型戶內高壓真空斷路器手車
