產品名稱：

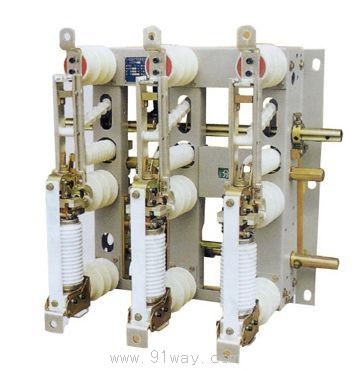

FN16A-12D系列戶內交流高壓真空負荷開關

型號規格：

FN16A-12 FN16A-12D FN16A-12RD

放大圖片

產品類別：

常規產品 -- 高壓電器 -- 戶內高壓負荷開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

FN16A-12D系列戶內交流高壓真空負荷開關產品詳細說明：

概述
FN16A-12D/630型戶內交流高壓真空負荷開關及FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器性能達到GB3804-90《3-63KV交流高壓負荷開關》和IEC420《交流高壓負荷開關-熔斷器組合電器》（1990年版）國際標準及國家標準（報批稿）的要求。具有體積小、外形美觀、安裝靈活、操作力小、開斷安全可靠、電壽命長、可頻繁每操作、開斷轉移電流大、基本不需要維護，有明顯的各里斷口且具有手、電動二用功能，可實現遠距離控制等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載，防止設備缺相運行的功能。

主要用途

FN16A-12D/630型負荷開關和FN16A-12RD/200-31.5型組合電器適用交流50Hz，額定電壓6-10KV的網絡中。FN16A-12D/630可開斷負荷電流，FN16A-12RD/200-31.5可開斷負荷電流，過載電流和短路電流，特別適用于無油化，不檢修及頻繁操作要求的場所。本產品可配用CS6-Ⅰ型操作機構，也可在開關上直接操作，不必另附操作機構。選用FN16A-12D/12-J型開關可同時實現電動和手動操作。

使用環境條件

A 、周圍空氣溫度：上限+40oC ; 下限-25 oC
b 、相對濕度：月平均值不大于90%；日平均值不大于95%
c 、海拔不超過：1000m；
d 、周圍無腐蝕或可燃性氣體等明顯污染；
e 、無經常性的劇烈震動。

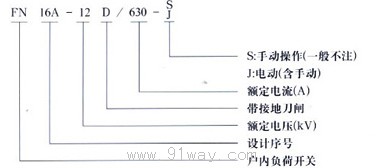

FN16A-12D系列戶內交流高壓真空負荷開關型號含義

技術數據
1.FN16A-12D/630型負荷開關-熔斷器組合電器組合電器的技術參數見表1：

序號	項目	單位	參數
1	額定電壓及最高工作電壓	KV	12
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定有功負載開斷電流	A	630
5	額定閉環開斷電流	A	630
6	5%額定有功負載斷電流	A	31.5
7	額定電纜充電開斷電流	A	10
8	額定電容開斷電流	A	400
9	額定空載變壓器開斷電流		1600VA變壓器空載電流
10	1min 工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
11	全波雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KV	75/85
12	額定短時耐受電流（熱穩定）	KVIS	20/3
13	額定峰值耐受電流（動穩定）	KV	50
14	額定短路關合電流	KV	50
15	額定電流開斷次數	次	10000
16	機械壽命	次	10000
17	觸頭允許磨損累計厚度	mm	3
18	分合盞操作力距（力）		120（240）
19	額定分閘操作電壓/電流	V/A	～220/0.5
20	額定分閘操作電壓/電流	V/A	～220/3

2.FN16A-12RD/200-31.5負荷開關-熔斷器組合電流的技術參數見表2：

序號	項目	單位	參數
1	額定電壓及最高工作電壓	KV	12
2	額定頻率	Hz	50
3	熔斷器最大額定電流	A	200
4	額定轉移電流	A	3150
5	熔斷管觸發開關的分閘時間	ms	31₀⁺⁵
6	額定短路開斷電流（預期有效值）	KA	31.5
7	額定短路開斷關合電流（預期峰值）	KA	80
8	1min工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
9	雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KV	75/85
10	熔斷器撞擊輸出能量	J	2-5

3.隔離開關裝配技術參數見表3：

序號	項目	單位	參數
1	三相剛合位置不同期	mm	≤3
2	各相剛合位置偏斜	mm	≤2
3	觸刀正壓力	N	200±20
4	觸刀最后分離點到靜觸頭最小距離	mm	≥
5	靜觸頭與上支架間主回路電阻	υΩ	≤100

4.FN16A/12RD/200-31.5型組合電器的配熔斷器的技術闡述見表4.

型號	額定電壓	熔斷器額定電流	額定開斷電流	熔體額定電流
SDLAJ,XRNT□	12	40	50	6.3，10，16，20，25，31.5，40
SDLAJ,XRNT□		100		50，63，71，80，100
SDLAJ,XRNT□		125		125
德國SIBA公司	12	200	40	160，200

5.真空滅弧室裝配調整的技術參數見表5：

序號	項目	單位	參數
1	觸頭開距	Mm	≤8⁺¹₀
2	超行程（表現在超行程彈簧上）	mm	≤5⁺¹₀
3	平均合閘速度	m/s	06±0.2
4	平均分閘速度	m/s	1±0.2
5	三相觸頭分、合閘不同期性	ms	≤2
6	觸頭合閘彈跳時間	ms	≤2
7	帶電體之間及相對地距離	mm	≥125
8	上，下支架間主回路電阻	υΩ	≤60

6.接地開關的技術參數見表6：

序號	項目	單位	參數
1	觸頭壓力	N	200±200
2	接觸面積		應大于視在面積的2/3
3	三相剛合位置不同期	mm	≤3
4	各相剛合位置偏斜	mm	≤1.5
5	關合速度	m/s	≥2.5

外形圖

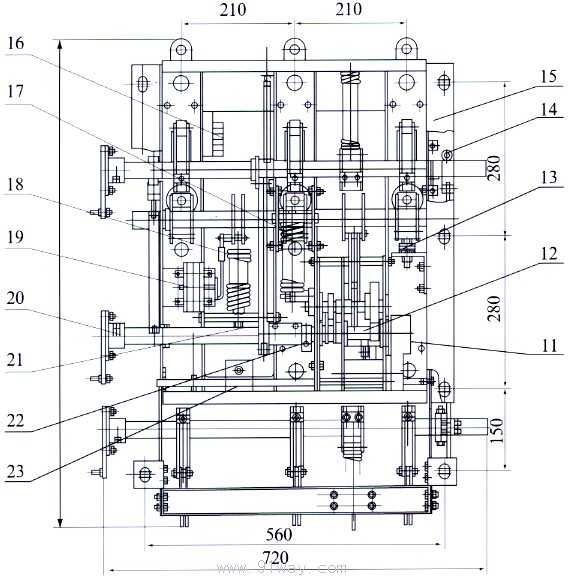

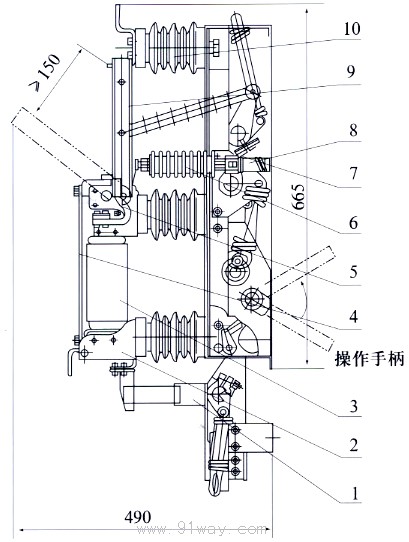

圖1 FN16A-12D/630負荷開關的外形及安裝尺寸



1.接地開關
2.下支架
3.真空滅弧室
4.絕緣支柱
5.上支架
6.絕緣拉桿
7.滑套
8.彈簧拉桿
9.隔離刀閘
10.絕緣子
11.電動機
12.操作機構
13.分閘緩沖墊
14.聯鎖機構
15.底架
16.接線端子
17.合閘彈簧
18.分閘彈簧
19.輔助開關
20.操作盤（正面操作時用）
21.隔離刀閘操作孔（背面操作時用）
22.負荷開關操作孔（背面操作時用）
23.脫扣器

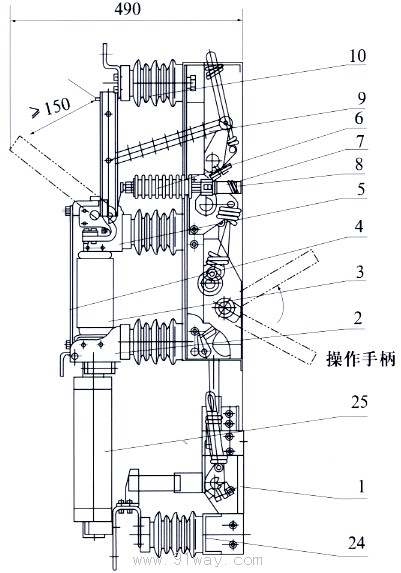

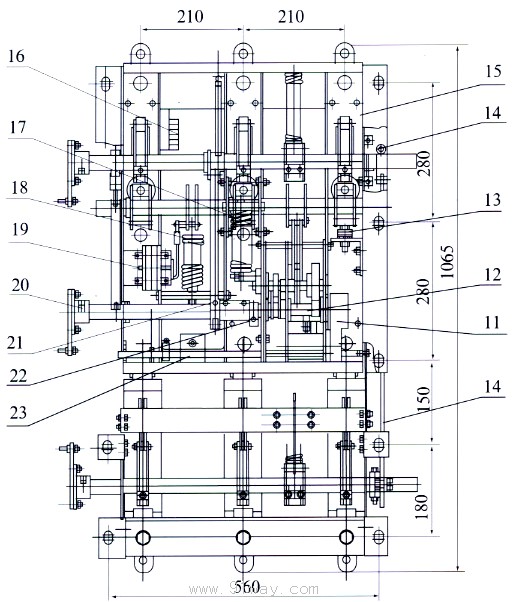

圖2FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器的外形及安裝尺寸


1.接地開關
2.下支架
3.真空滅弧室
4.絕緣支柱
5.上支架
6.絕緣拉桿
7.滑套
8.彈簧拉桿
9.隔離刀閘
10.絕緣子
11.電動機
12.操作機構
13.分閘緩沖墊
14.聯鎖機構
15.底架
16.接線端子
17.合閘彈簧
18.分閘彈簧
19.輔助開關
20.操作盤（正面操作時用）
21.隔離刀閘操作孔（背面操作時用）
22.負荷開關操作孔（背面操作時用）
23.脫扣器
24.支座
25.熔斷器

負荷開關和組合電器的控制回路

1-2VD	整流元件	KBPC2520	機構內部
YR	跳閘線圈	直流	機構內部
K	家六接觸器	CJT1-10/10A AC200V
HRD	紅色信號燈	AD11-25 交流
HGN	綠色信號燈	AD11-25 交流
1-2SB	按鈕開關	LA18-22 交流220V
QL1-2	輔助開關	F10-22 Ⅱ/W2	機構內部
M	電動機	52ZYCJ-220V 30W	機構內部
1-2FU	熔斷器	RL1-12/6A

1.小母線
2.熔斷器
3.分閘指示
4.合渣指示
5.電機回路
6.分閘回路
7.合知指示
8.控制回路
注：虛線框內為機構內部接線

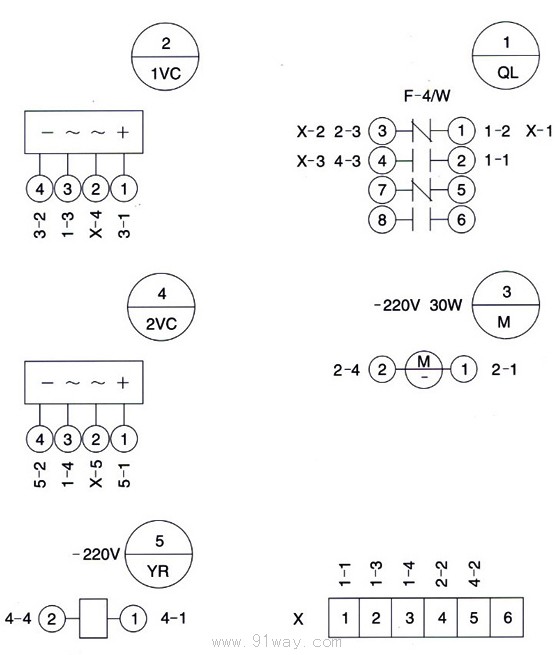

機構內部接線圖

1-2VC：整流元件
YR：跳閘線圈
M：電動機
QL：輔助開關

FN16A-12D系列戶內交流高壓真空負荷開關

FN16A-12D系列戶內交流高壓真空負荷開關（示意圖）
