V10迷你型葉片式流量開關產品詳細說明：

V10迷你型葉片式流量開關是一種低價位、高可靠性的用于測量系統中有無流量的裝置。V10是用來監測自動化設備，防止其受到重大損壞的流量開關。V10型流量開關利用了一個牢固的、氣密型簧片開關。這個簧片開關裝在一個聚丙烯的開關封裝內。這個開關封裝又套在一個標準的黃銅或306不銹鋼材質耐用型防漏外殼內。專利的開關調整裝置使用戶只需在現場擰松兩個螺絲，即可在常開和常閉之間進行切換。開關的外殼位于過程介質外，在更換和維護開關時不會影響到過程流動。寬闊的工作溫度和壓力范圍適應于多種應用。黃銅、不銹鋼和陶瓷8磁鐵材質的接液部件，具有出色的化學耐力和兼容性。設備適用于1/2"到2"管徑的管道接頭。產品經過UL和CSA認證。
同時提供的還有全尺寸、可調整不銹鋼葉片和可拆卸的薄型模板。模板經過標定適用于黃銅、延性鐵縮徑T形管和鍛鋼直型T型管/套管組合。允許在1/2"到2"的管道上進行現場安裝。這種低價位、高可靠性的開關適用于多種應用，OEM應用尤佳。下表列出了近似動作點值和停動點值。

物理參數：
最高溫度：200℉（93℃）
操作壓力：銅制主體結構1000 psig (69 bar)，不銹鋼主體結構 2000 psig (138 bar) 最大
管道連接：1/2″NPT標準
開關類型：SPST
額定電流：1.5A@24VDC 阻抗，0.001A@200VDC 阻抗，0.5A@120VAC
導線：22AWG，18″（460mm）
開關主體：低部主體外殼：標準配置，銅；選項，303不銹鋼。開關外殼：聚丙烯
接液部分：301，302，316不銹鋼，陶瓷8磁體。底部主體標準配置銅或選項303不銹鋼
葉片：標準配置301不銹鋼，7/16"(11mm)
安裝：按開關箭頭指引的流量方向安裝，可安裝在任何位置。
重量：4.5盎司（128g）
全長：5.25英寸(133mm)

類　型	參　　　數
應用介質	兼容氣體或液體。
接液部件	葉片	301SS（301不銹鋼）。
	主體	銅或303SS（303不銹鋼）。
	針和彈簧	301SS，302SS，和316SS。
	磁體	陶瓷。
耐溫極限	93℃（V10）/121℃（V11）。
耐壓極限	銅制主體：69bar，303SS主體：138bar。
開關類型	SPST密封簧片開關，正常(工作)狀態為常開或常閉。
電氣額定	1.5A@24VDC resistive，0.001A@200 VDC resistive，0.5@125VAC。
電氣連接	22AWG，1.83m長，額定200℃，300V， 阻燃壓制FEP絕緣和全保護。
工藝連接	1/2″NPT外螺紋標準，其他尺寸可聯系廠家。
裝配定位	開關可安裝在任意位置但是動作點和解除動作點流速是基于水平安裝運行的管道并且是標稱值。
設定點調節	葉片可裁減
重量	0.165 kg
通過認證	UL
開關外殼	PBT

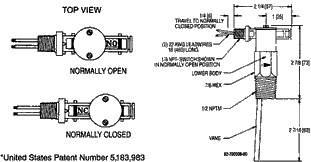

V10 迷你型葉片式流量開關
冷水近似動作/解除動作流速 上面數字以GPM單位，下面數字以LPM單位				對于空氣近似動作/解除動作流速 上邊數字以SCFM為單位,下邊數字以LPM為單位
管子尺寸	Trim	常開	常閉	管子尺寸	Trim	常開	常閉
1/2"	L	2.6/2.3 9.8/8.7	2.6/2.5 9.8/9.5	1/2"	L	10.3/8.8 291.7/250	10.2/9.2 288/260
3/4"	J	3.1/2.7 11.7/10.2	3.1/2.8 11.7/10.6	3/4"	J	13/11.6 368.3/328	12.9/11.6 365/328
1"	H	4.8/4.5 18.2/17	4.8/4.4 18.2/16.7	1"	H	19.2/17.6 543.3/498	18.9/17.6 535/498
1-1/4"	E	6.2/5.6 23.5/21.2	6.1/5.6 23.1/21.2	1-1/4"	E	24.8/22.2 701.7/628	24.5/22.5 693/637
1-1/2"	C	8.2/7.7 31/29.1	8.2/7.7 31/29.1	1-1/2"	C	33.4/31.2 946.7/883	33/30.6 935/867
2"	FULL	9.5/9.1 36/34.4	9.5/9 36/34.1	2"	FULL	50.2/48.4 1422/1370	50.2/47.7 1422/1352

V10迷你型葉片式流量開關
